La Casa del Desierto

Descripción del proyecto

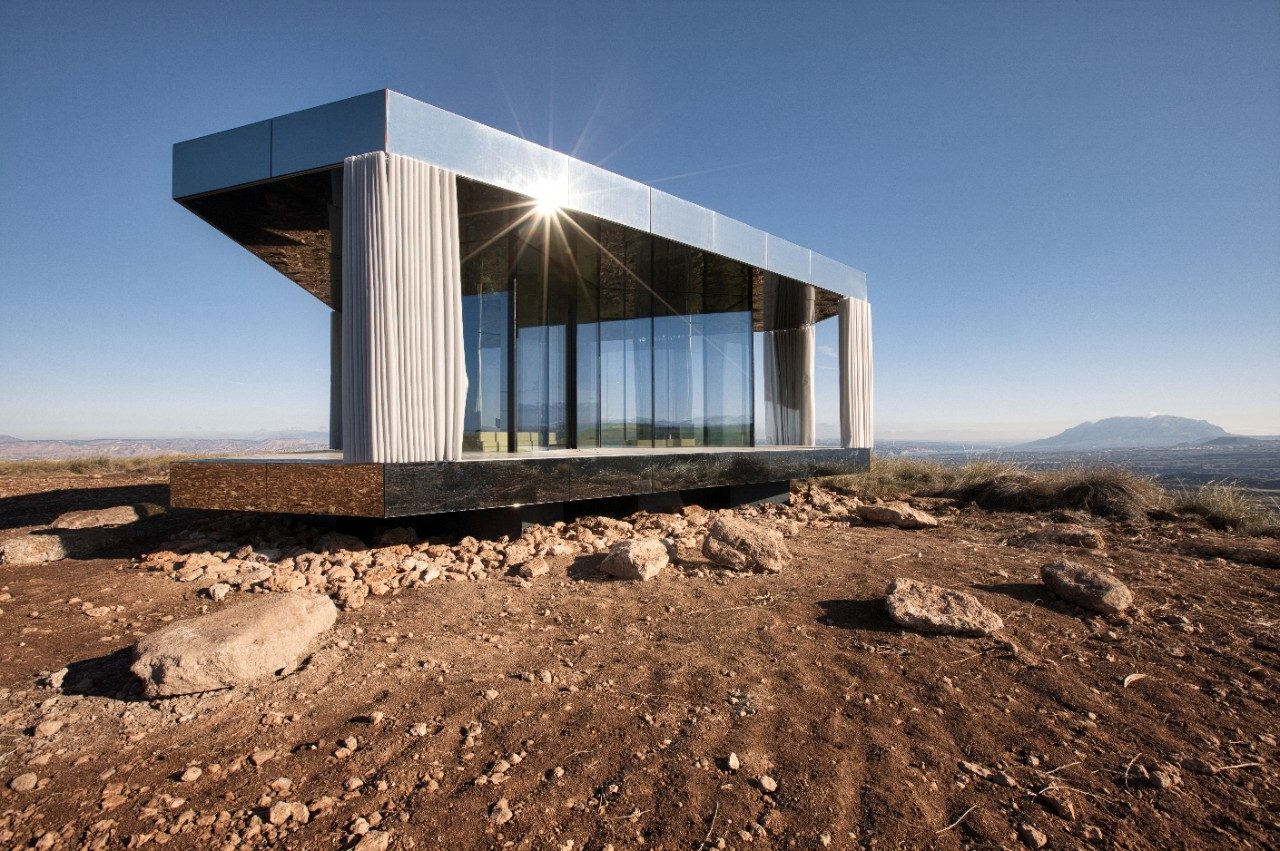

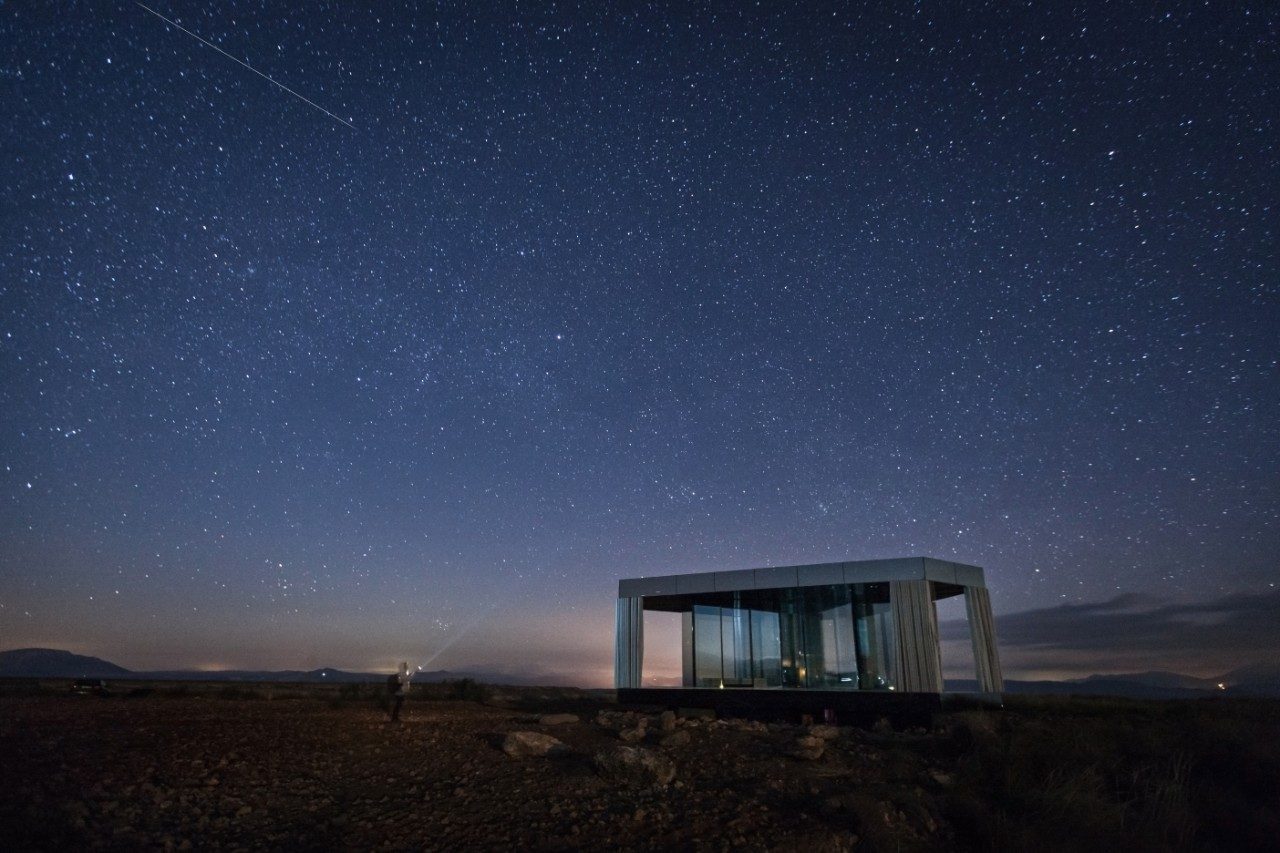

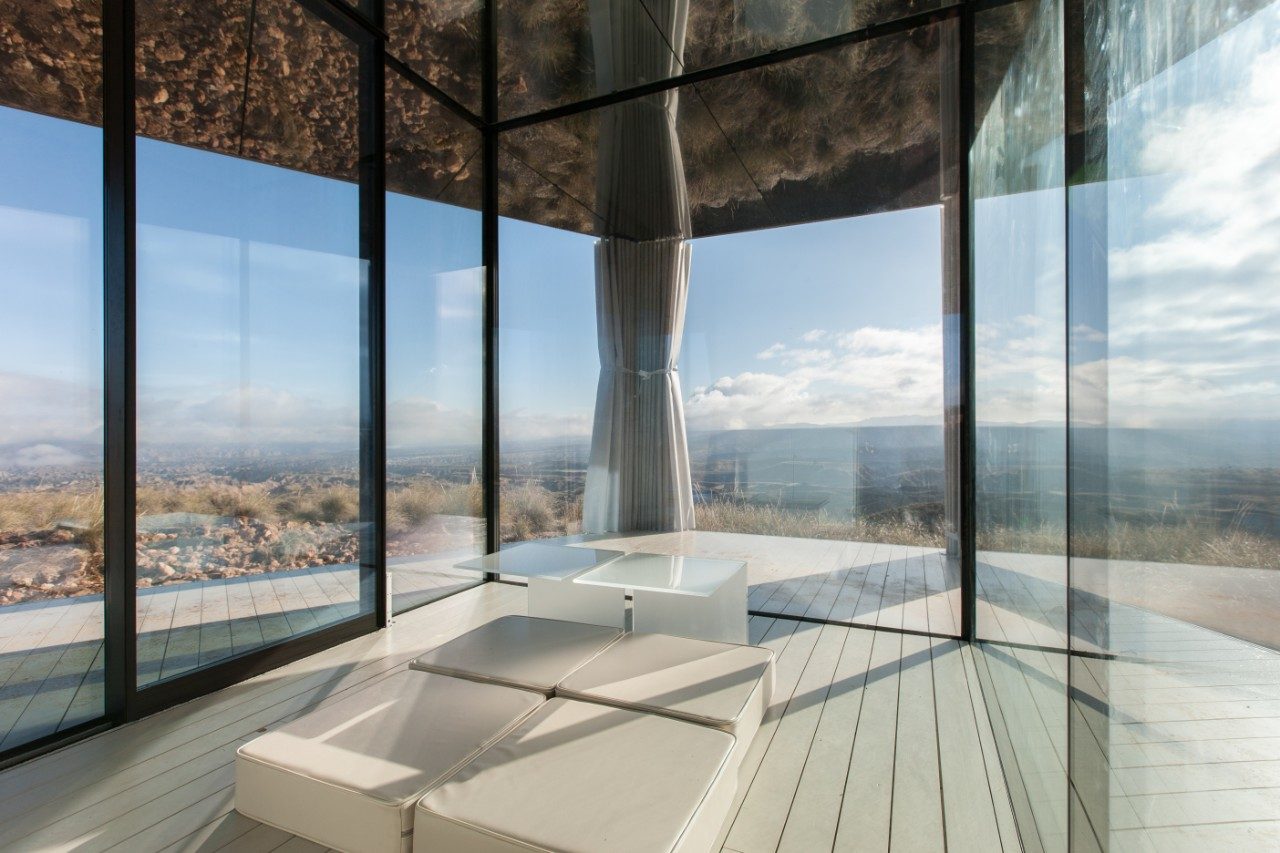

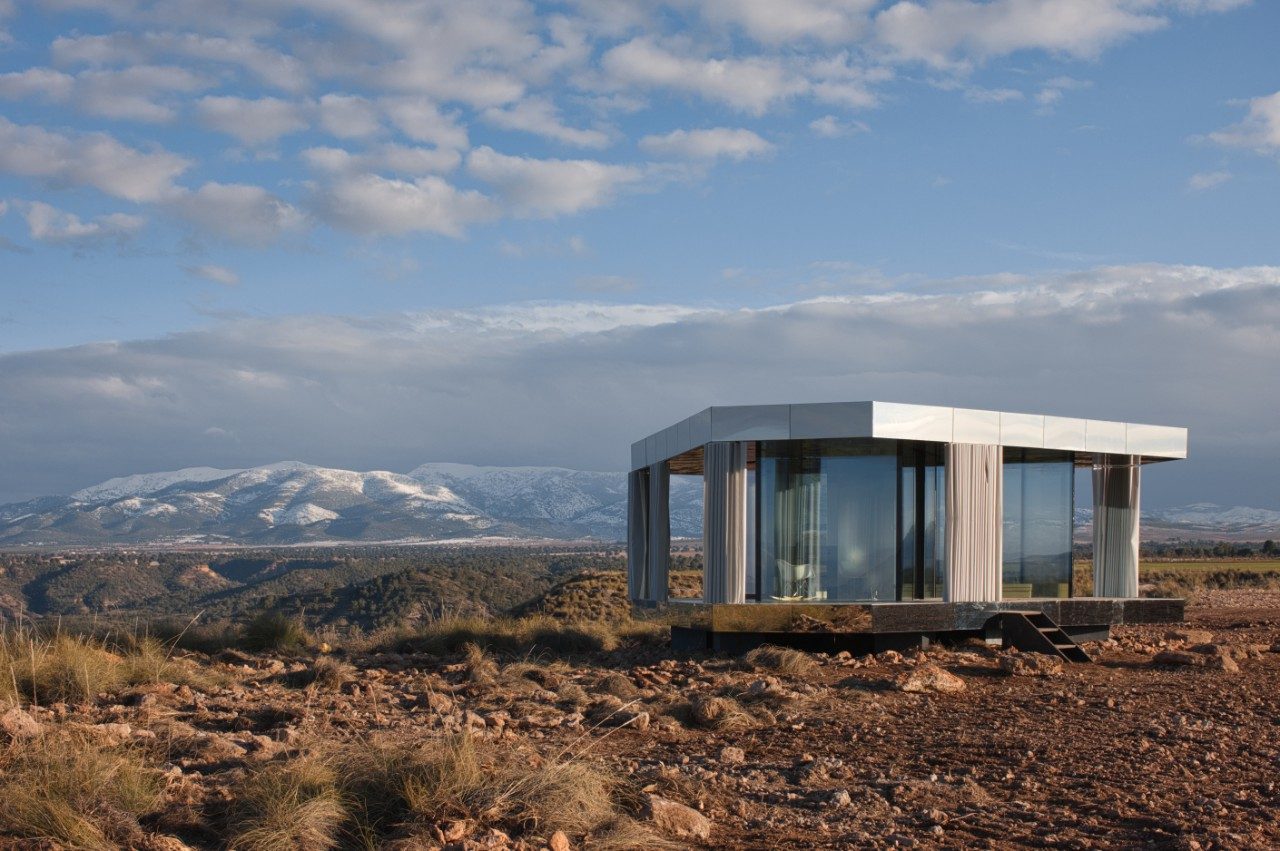

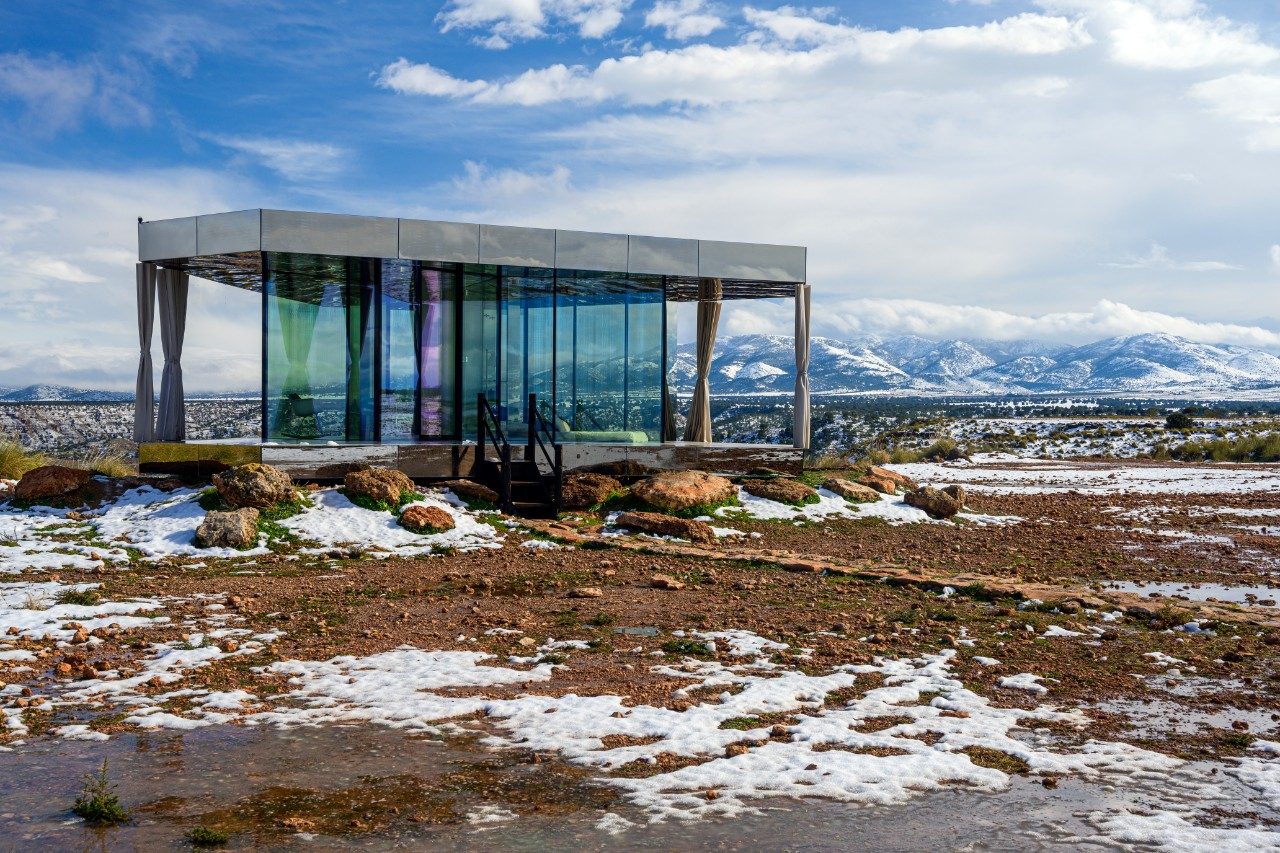

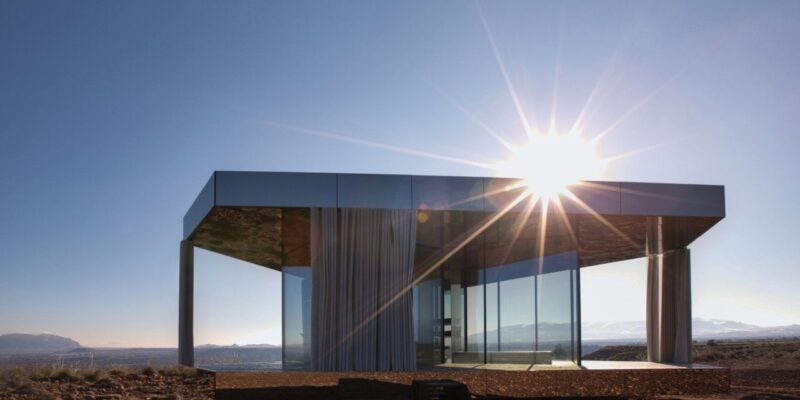

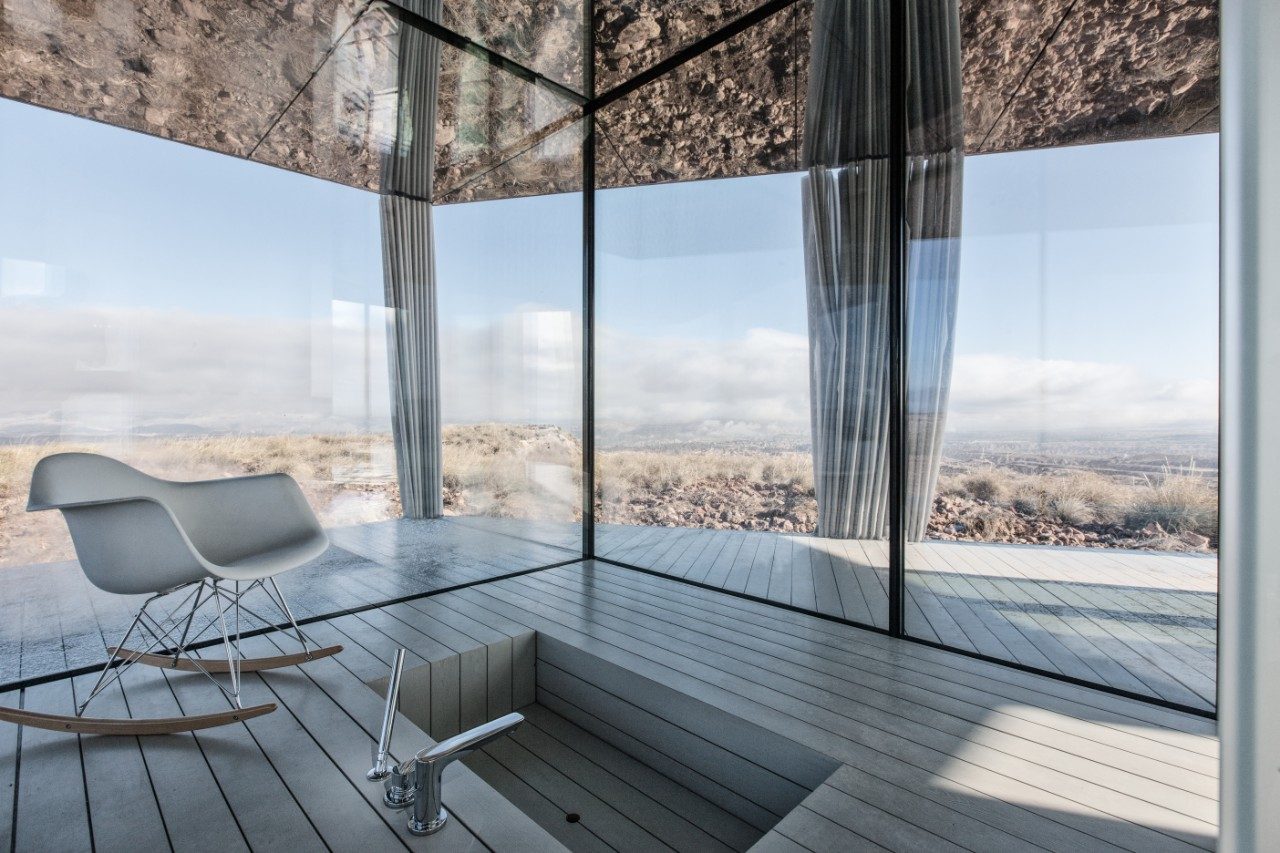

Un desierto. Una casa. Una gama de tipos de vidrio especiales y un equipo de profesionales cualificados. Esta es “La Casa del Desierto”. Uno de los proyectos más exclusivos, exigentes, arriesgados, creativos y eficientes de Guardian Glass, que se ha finalizado recientemente en España con un objetivo claro: demostrar de primera mano e in situ a lo largo de las cuatro estaciones del año, la importancia del vidrio en nuestro día a día. ¡y en uno de los entornos más difíciles que puedas imaginar!

El diseño es el resultado de los esfuerzos combinados de un amplio y experimentado equipo de arquitectos liderado por Spela Videcnik de OFIS Architects, junto con especialistas e ingenieros de Guardian Glass y consultores de energía de Akt II y Transsolar.

El acristalamiento de las ventanas de una vivienda ayuda a ahorrar energía, mejora el aislamiento térmico y acústico de los espacios interiores e incluso puede incrementar el nivel de seguridad frente a impactos o intentos de robo. En definitiva, cuando se selecciona según las necesidades específicas de cada caso, el acristalamiento asegura que un edificio sea un hogar práctico y confortable independientemente de dónde se ubique. Además, Guardian Glass, además de tener las carteras de productos adecuadas, tiene las herramientas para especificar productos fácilmente, al tiempo que brinda asesoramiento y orientación a lo largo del camino. Con la ayuda del acristalamiento Guardian Glass de alto rendimiento, los arquitectos y diseñadores de interiores de todo el mundo pueden diseñar y mejorar los grandes interiores.

Equipo de diseño y suministro

Im-Comp d.o.o.                   OFIS Arhitekti

                     Fabricator                                          Architect

Resumen: ACRISTALAMIENTO

El acristalamiento es uno de los elementos más importantes de la ventana, dado que ocupa la mayor parte de su superficie. Mientras que un vidrio con buenas propiedades es capaz de mejorar decisivamente las prestaciones de una ventana, un mal vidrio puede anularlas. Por ello, sólo trabajamos con dos de los mejores proveedores de acristalamiento a nivel mundial: Guardian Saint Gobain.

Todos nuestros perfiles son aptos para soportar un acristalamiento doble o triple, con vidrios separados por un un perfil de aluminio o PVC llamado intercalario. Se crean así una o dos cámaras de aire que generan un mayor aislamiento que una simple luna y reducen la pérdida de energía a través de las ventanas. Pero, además, las ventanas TermProtect se ofrecen con acristalamientos específicamente diseñados para reforzar sus principales beneficios: el confort térmico y acústico, la seguridad y el ahorro.

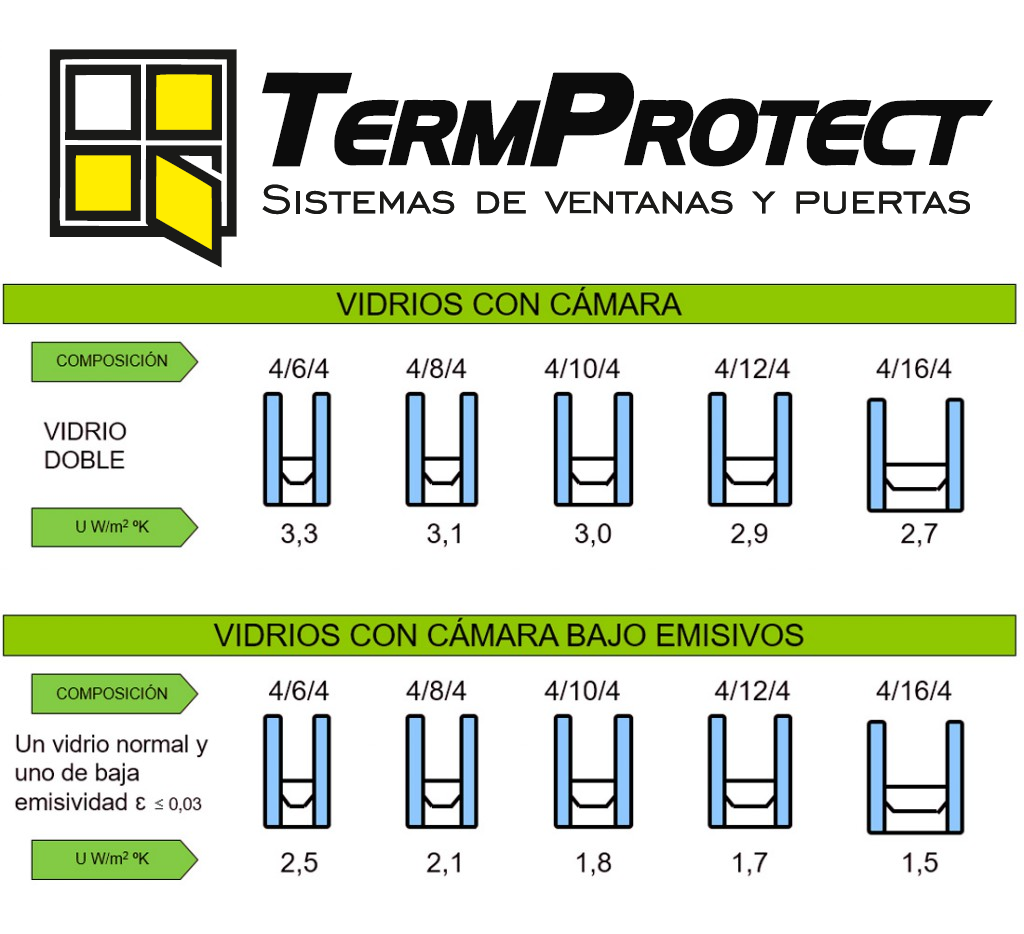

BAJO EMISIVO

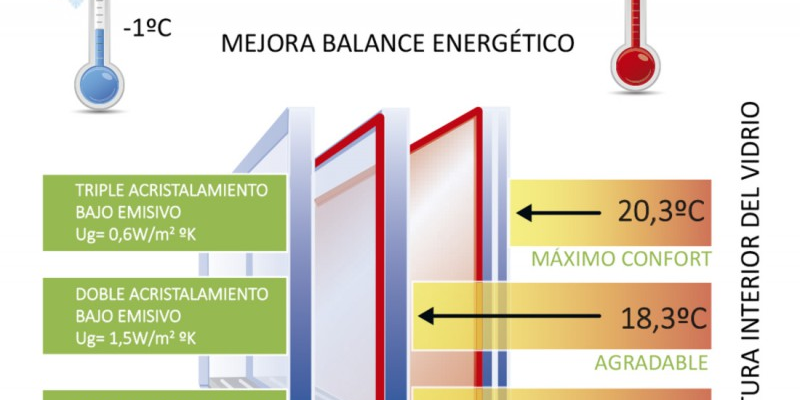

Un acristalamiento de baja emisividad se traduce en una reducción de la transmitancia térmica, ya que dificulta que el frío y el calor salgan desde el interior. Presenta un aspecto transparente, incoloro y casi sin reflexión luminosa.

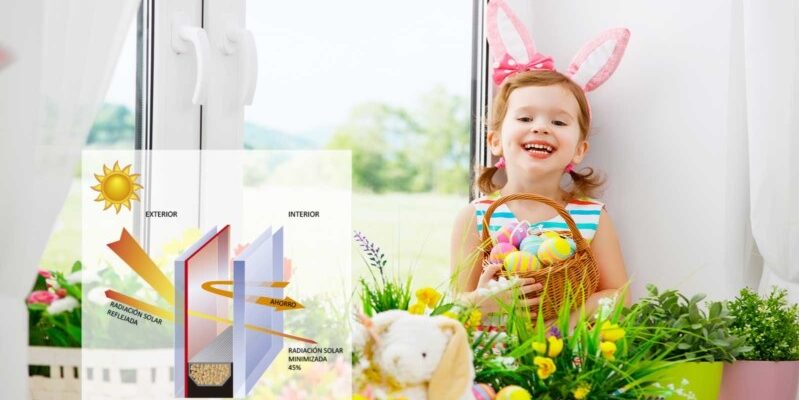

CONTROL SOLAR

Se trata de un vidrio con capacidad para filtrar la radiación solar, minimizando la cantidad de calor solar que se introduce al interior de la vivienda pero permitiendo entrar la práctica totalidad de la luz.


AISLAMIENTO ACÚSTICO

Es un vidrio laminado con butirales especiales capaz de reducir la entrada de ruido en un edificio a través de las ventanas sin renunciar al aislamiento térmico ni a su seguridad. Combinando uno o varios vidrios con cámaras de diferentes espesores, se llega a alcanzar una atenuación correspondiente a 48 dB.


SEGURIDAD

Son acristalamientos compuestos por dos o más vidrios unidos entre sí a través de una lámina de plástico que pueden alcanzar varios niveles de seguridad: protección física, contra agresión y robo, contra armas de fuego y contra explosiones. En caso de rotura, los trozos de vidrio no se desprenden, sino que quedan adheridos a la lámina.

Las ventanas aislantes también son para el verano

Entramos en una buena temporada para disfrutar mucho más del exterior, del buen tiempo, del sol, del tiempo libre, de pequeñas salidas. Todo  mientras esperamos esas merecidas vacaciones.

Pero, y  ¿qué pasa cuando estamos en casa? Tenemos que resignarnos a estar agobiados de calor?  ¿No nos queda más remedio que poner el aire acondicionado a pleno funcionamiento? ¿Tenemos que pagar un coste excesivo por el aire acondicionado?

ventanas ahorran aire acondicionado

Seguimos con suerte. Tenemos un gran aliado que nos puede ayudar a protegernos del calor exterior: son nuestras ventanas. Unas ventanas aislantes serán eficaces en la protección en calor y el mantener una ambiente fresco en el interior de nuestra casa.

Es la hora de que compruebes si tus ventanas cumplen los requisitos necesarios que te protejan del calor.

Fíjate en primer lugar, en los perfiles con los que están hechos tus ventanas. Si estos son de aluminio, cuando el sol aprieta por el exterior, notarás que si tocas con la mano el interior de los perfiles de tus ventanas verás que están muy calientes.

En ese caso, se te acabó la suerte, ya que ya que entonces has metido en tu casa al estupendos radiadores que emiten calor (igual que un radiador de aluminio) en verano. Por eso es tan importante que las ventanas estén fabricadas con perfiles aislantes como sucede con los de PVC o madera. Si tocas un perfil de PVC o madera, verás que a pesar de que en el exterior estén recibiendo de forma directa los rayos solares, en el interior estarán a una temperatura muy similar similar a la del interior de tu vivienda y por lo tanto no tienes un emisor de calor. Es muy sencillo hacer la prueba. Basta con tocarlos con las manos para comprobarlo.

Otro punto importante es que tus ventanas sean estancas y que eviten las filtraciones de aire caliente al interior.

Y por último, pero muy importante para reducir la aportación solar en esta época es asegurarnos que tenemos un vidrio adecuado para que nos ayude a reducir la radiación solar. No basta simplemente con tener un vidrio doble, sino que además sobre todo en fachadas orientadas a zonas de muchas horas de sol, es importante que tengamos vidrios con tratamientos de protección solar, que reducen en gran medida la radiación solar que entra en nuestra vivienda.

protección solar vidrio

Por último y como hemos comentado en otras ocasiones, podemos utilizar elementos de protección solar exterior como es el caso de toldos, un buen sistema de persiana y utilizarlos de forma adecuada, ventilando a el hogar en horarios de sombra y manteniendo la protección solar en las zonas de mayor radiación solar.

Cajón persiana Rola Plus

Hay algunos truquillos, como aprovechar la noche y las horas de más baja temperatura para ventilar y refrescar la casa. Puedes intentar aprovechar las corrientes de aire que se pueden generar abriendo una ventana en una zona de la casa y otra ventana en la zona opuesta. Una ventilación natural es una buena idea para evacuar el calor acumulado en el interior aprovechando esas horas donde la temperatura es más baja.

Si tus ventanas no cumplen lo requerido y no quieres agobiarte en el interior de tu casa o pagar una factura excesiva de electricidad por tener que poner el aire acondicionado a máxima potencia, todavía están a tiempo de cambiar tus ventanas.

Buen tiempo y protección solar

El buen tiempo se está resistiendo a llegar este año. Los que tenemos ventanas aislantes hemos estado bien protegidos durante todo el invierno y hemos ahorrado mucha energía en calefacción. Sabemos y deseamos que el buen tiempo está a la vuelta de la esquina.  Cualquier día de estos llegará un calor brusco y seco, y también nos podemos preguntar cómo nos protegen las ventanas de nuestro hogar para evitar que ese calor se nos meta en casa y tengamos poner los equipos de aire acondicionado a funcionar.

Dejando a un lado otros elementos de la envolvente de nuestra vivienda, y centrándonos en las ventanas, la temperatura exterior pasa al interior de nuestra casa principalmente a través de dos factores. El primero es por la transmisión térmica. Para reducir este factor, necesitamos al igual que en la época fría tener ventanas aislantes con el valor U más reducido posible.  Nuestras ventanas tienen que tener el menor valor U posible y así nos aíslan tanto en invierno como en verano.

Pero hay un segundo factor, que es la transmisión de calor a través de la radiación solar que penetra en nuestra vivienda a través de nuestras ventanas.

Para reducir el impacto de la radiación solar en las ventanas, debemos conocer las diferentes formas de poder actuar sobre ellas. De esta forma podremos mantener nuestra casa «fresquita» incluso en épocas de mucho calor, o por lo menos con una dependencia de aire acondicionado muy baja,  lo que nos supondrá un considerable ahorro para nuestro bolsillo.

Primero debemos saber que la radiación solar, depende tanto de la ubicación donde esté nuestra vivienda como de la orientación de fachada o fachadas. Pero estos factores, una vez que tenemos ya nuestra casa elegida y comprada, no podremos hacer nada sobre ellos.

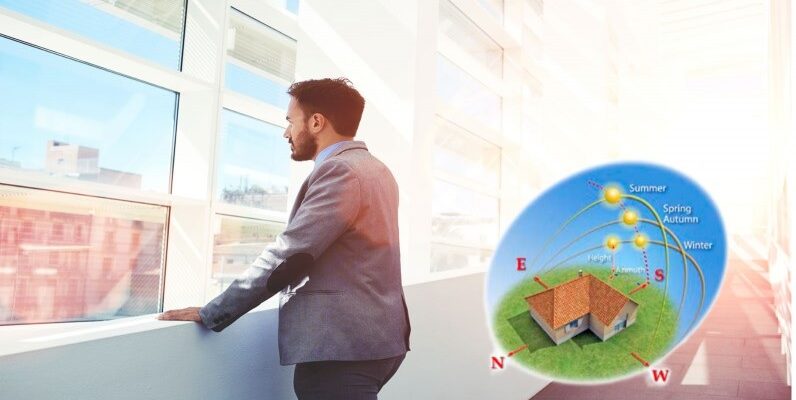

Posición sol en el cielo

En verano tenemos más horas de luz, el sol sale antes y también anochece más tarde y la altura es mayor que en invierno. Por eso, para estar «fresquitos» lo ideal en verano sería tener alguna habitación orientada al norte para no recibir la luz solar directa. En cambio para el invierno esta orientación nos da como resultado habitaciones más frías.

En España la ventana normalmente está instalada enrasada con la zona interior de la fachada. Este hecho ya de por si nos da una buena protección solar ya que hace que los rayos solares entren directamente durante menos horas al día. En países del norte de Europa, con menos horas solares, precisamente para aprovechar más el sol las ventanas se instalan al exterior de las fachadas.

Pero aparte de la protección propia de propio edificio siempre podemos instalar otro tipo de protección adicional a la ventana.  Hay varias soluciones. Muchas de ellas están pensadas para el exterior y otras para el interior.  Entre las soluciones de exterior puede ser colocar un toldo, que suele ser uno de los métodos más eficaces por estar separado de la ventana y evita que los rayos solares incidan directamente sobre las ventanas.

También es muy común sobre todo en zonas del mediterráneo, la colocación en las ventanas de unas contraventanas.  En este caso debemos destacar que son mucho más eficaces si estas son de color claro y si son de PVC. Las contraventanas de PVC permitirán que el aire que circule del exterior al interior, en el caso de tener la ventana abierta, entre mucho más fresco que en el caso de las mallorquinas de aluminio que hacen el efecto radiador, calentando el aire exterior y pasándolo caliente al interior.

Lo más común y también muy eficaz en nuestro país es el cajón de persiana. Tenemos también una barrera exterior contra la radiación solar directa, nos permite además controlar la luz interior, y además es fácilmente manejable por el usuario. Es también cada vez más común la domotización de los cajones de persiana y el añadido de sistemas de eficiencia energética.

Existen algunos edificios con sistema de protectores de lamas exteriores verticales u horizontales. Esto suele verse más en edificios singulares con fachada acristalada. Incluso algunos sistemas permiten cambiar la orientación de las lamas para ajustarlas según la época del año y la hora.

Se pueden encontrar soluciones que pasan por instalar láminas de protección solar que reducen la entrada de los rayos en la estancia y reducen por lo tanto la entrada de calor.  Las hay tanto para interior como para exterior. Aunque estas soluciones muchas veces son ofertadas para que el mismo usuario las instale, son poco recomendables por su dificultad de instalación,  y si esta no es realizada de forma adecuada no suelen quedar bien estéticamente.

Hay otras muchas soluciones para el interior, tales como la instalación de cortinas, persianas venecianasestores, etc. Pero estas soluciones son menos eficaces ya que buena parte de la radiación ya ha entrado en el interior.

Además de todos estos elementos que pueden ayudar a reducir la radiación solar, el más importante es sin duda el que va integrado en la ventana: el vidrio.   Los vidrios llevan tratamientos en sus capas que lo que hacen es reducir la cantidad total de radiación que pasa a través del mismo. Es lo que se conoce con el nombre factor solar  (g) y cuanto menor es este factor mayor es la cantidad de energía rebotada al exterior y que impide que entre al interior.  No es sencillo aconsejar el mejor vidrio posible para su vivienda ya que el que podía ser el mejor para el verano, probablemente no lo sea para el invierno y como no vamos a cambiar de vidrio cada temporada, lo mejor es que un buen profesional haga un estudio de sus necesidades, orientación de fachada y le aconseje el mejor vidrio para cada caso.

protección solar vidriovidrio inteligente ahorro

Estamos deseando que llegue el calor y ya sabemos también cómo prepararnos para ahorrar energía también en verano.

¿Qué ventanas aíslan más?

Es una pregunta que mucha gente todavía se hace a la hora de decidir la compra de unas ventanas. ¿Qué tipo de ventana es la más aislante?

El mero hecho de hacerse la pregunta ya es un buen paso, porque lo extraño es que todavía que haya gente que no se la haga. El aislamiento es es una de las principales funciones que debe cumplir una ventana.

El tener una ventanas que ahorran energía no solo reducirá tus gastos energérticos, sino que te permitirá crear un clima más confortable en tu hogar. Podrás ampliar la zona de confort a todos los rincones de su hogar y no solo estar agusto cerca de los radiadores en invierno o equipos de aire acondicionado en verano. Si eres de los que en su hogar notan zonas de diferentes temperaturas y al acercarte a las ventanas entras en un espacio de no confort,  entonces estás en un hogar con importantes pérdidas de energía y buena parte de estas pérdidas se están produciendo por las ventanas.

Hay en el mercado ventanas fabricadas con distintos materiales. En función de este material, la normativa define unos valores U tipo según los materiales utilizados para fabricar ventanas.  Cuanto más bajo sea este valor U más aislante es el material y por lo tanto la ventana. Por ejemplo en el caso de los perfiles de PVC de 3 cámaras fija un valor U de 2 W/m2K en comparación con el aluminio que tiene un valor de 5,7W/m2K . El aluminio tiene una opción que intenta mejorar su pésimo valor aislante, y es mediante lo que se denomina rotura de puente térmico. En estos casos según el tamaño del separador que provoca la rotura, este valor puede reducirse entre los 4 y los 3,2 W/m2K .  Todo muy alejado de lo valores aislantes del PVC y de la madera.

Número cámaras perfiles pvc

Valores U de perfiles de ventanas

Material del perfil Transmitancia térmica U (W/m2K)
Poliuretano con núcleo metálico. Espesor de PUR ≥ 5 mm 2,80
Perfiles huecos de PVC (2 cámaras) 2,20
Perfiles huecos de PVC (3 cámaras) 2,00
Madera dura (ρ = 700 kg/m3, λ = 0,18 W/m K), espesor del perfil 50 mm. 2,20
Madera blanda (ρ = 500 kg/m3, λ = 0,13 W/m K), espesor del perfil 50 mm. 2,00
Metálico sin RPT (rotura de puente térmico) 5,70
Metálico con rotura de puente térmico, rotura: 4 mm ≤ d < 12mm. 4,00
Metálico con rotura de puente térmico, rotura: d ≥ 12 mm. 3,20



Como vemos entre unos valores U y otros estamos hablando de más del doble de diferencia. Por lo tanto el aluminio en ventanas no es una solución buena para tener un buen aislamiento y ahorrar energía. Aunque hay perfiles de aluminio en el mercado con roturas mayores, que mejoran ligeramente este aislamiento indicado en la normativa, en ningún caso llegan a los valores del PVC o de la madera.

Los perfiles de PVC hoy en día, utilizados por las principales marcas de perfiles, como Kömmerling, Veka, Deceuninck, Rehau, Aluplast, etc, tienen sistemas de más de 3 cámaras y están muy por debajo de los 2,00W/m2K  indicados por la norma.

Por ejemplo los sistemas  Kömmerling más utilizados tienen unos valores U por debajo de los 1,3 W/m2K .  Además hay sistemas certificados para  PassiveHouse como nuestro sistema EnergyPlus basado en el sistema KÖMMERLING 76 cuyo valor U se reduce hasta el 1 W/m2K  .  Este sistema en combinación con un vidrio térmico, puede dar como resultado una ventana con un valor U entorno a los 0,7 W/m2K.

Kömmerling es una multinacional alemana, la empresa más reconocida a nivel mundial por la fabricación de perfiles de la máxima calidad entre los sistemas de ventanas de PVC. Su gran prestigio es por la calidad de sus perfiles y sus más de 100 años de existencia.





Siempre mira la etiqueta energética de la ventana

Cuando compras unas ventanas debes informarte de cuál es su etiqueta energética.  La etiqueta está dirigida a informar al consumidor sobre la clasificación energética de la ventana para verano y para invierno.

La etiqueta muestra una clasificación de invierno que tiene un rango de siete niveles de eficiencia, que pueden ser el de máximo ahorro, el color verde y la letra A para las ventanas más eficientes, hasta el color rojo y la letra G para las menos eficientes.

También tiene una clasificación de verano de tres niveles de eficiencia que van desde tres estrellas para las ventanas más eficientes hasta una estrella para las menos eficientes.  En esta etiqueta encontrarás la transmitancia térmica de los perfiles y también la transmitancia térmica de la ventana (conjunto de perfiles y vidrio).

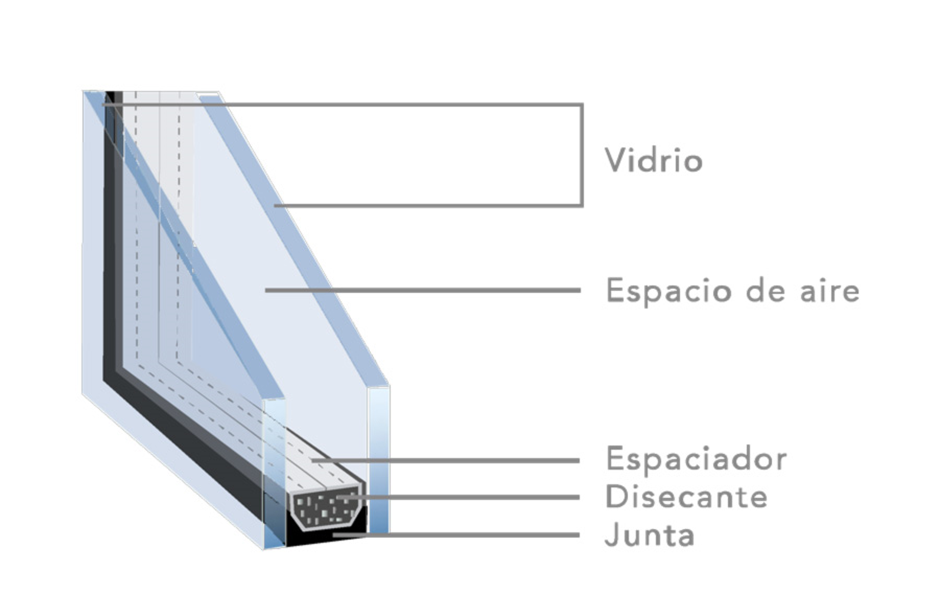

Espaciador de vidrio

La opción más común en el doble acristalamiento es la separación de ambas láminas de vidrio mediante un espaciador metálico que sella perimetralmente la cámara de aire.

Lo más habitual es que estos separadores de vidrio son unos perfiles metálicos recubiertos por encima por el llamado tamiz molecular deshidratante, que es un granulado para la absorción de la humedad. La función de este deshidratante es retener la humedad originada por las condensaciones que puedan producirse en el interior de la cámara del vidrio.

vidrio aíslante cámara partes

Pero como ya sabemos el metal tiene una alta conductividad térmica y al utilizarlo como material separador de las lunas también aquí se crea un puente térmico en todo el perímetro del vidrio. Aunque el ancho es muy reducido, al ser en toto el perímetro supone una superficie importante.

Existe una tecnología de espaciadores de borde caliente que es una opción para mejorar las propiedades térmicas y reducir la condensación, así como los valores U del vidrio.

Existen distintos diseños de espaciador de bordo caliente disponibles. Todos rompen térmicamente el punto de contacto metal-vidrio en cierta medida a la vez que ofrecen distintos niveles de integridad estructural, que en algunos casos pueden ser adecuados para aplicaciones comerciales. Los espaciadores de borde caliente pueden reducir de forma considerable la conducción de calor en comparación con los espaciadores de aluminio convencionales.

espaciador borde caliente

Este tipo de espaciadores de «borde caliente» son especialmente recomendados en carpinterías muy aislantes con valores U por debajo de 1W/m2ºK, donde no se quiere tener un empeoramiento de esta valor por tener un espaciador metálico.  No tiene sentido su utilización en carpinterías poco aislante ya que la mejora de aislamiento es mucho mayor utilizando unos perfiles y vidrios con bajos valores U ya que la superficie es mucho mayor.

Si, quiere maximizar el aislamiento de sus ventanas, en TermProtect también ofrecemos la posibilidad de incorporar vidrios con separadores de borde caliente. No deje de solicitar más información si está interesado.

Consejos para bajar la temperatura de tu hogar en verano

Estamos en época de máximo calor en la mayoría de los pueblos de España. Aunque de vez en cuando, el calor también nos da una pequeña tregua y por unos días las temperaturas bajan ligeramente. Es ese el momento de aprovechar y abrir nuestras ventanas para conseguir bajar la temperatura de nuestro hogar. Con estos pequeños gestos, podemos sacar buena parte del calor acumulado en nuestro hogar durante los días de máximo calor y conseguir bajar la temperatura unos pocos grados sin coste alguno.

Esto mismo aconsejamos repetirlo durante la noche, por ser el momento del día donde la temperatura es más baja.

Por supuesto, si tienes equipo de aire acondicionado, siempre podrás refrigerar la casa mediante su uso.  Pero si no quieres que el uso excesivo del aire acondicionado, suponga un quebranto excesivo para tu bolsillo, te vamos a dar además de este, otros consejos para pasar un verán un poco más fresquito.

Las persianas

Controla tus persianas que las tienes para subirlas y bajarlas. No seas de esos que las tiene siempre subidas.

La radiación solar incide directamente sobre las fachadas y más concretamente sobre nuestras ventanas. Este es uno de los factores más determinantes, que hacen que se incremente la temperatura interior de nuestro hogar. La radiación solar pasa a través de los cristales y mediante lo que se denomina el efecto invernadero, calienta el interior de nuestra vivienda, aumentando de forma considerable la temperatura interior. Para reducir este efecto, sobre todo en las ventanas no orientadas a la fachada norte, debes prestar mucha atención a la posición de tus persianas. Baja las persianas y mantenlas bajadas siempre que no estés en casa, y sobre todo, en las horas de máxima radia radiación solar, procura mantenerlas bajadas totalmente. En muchas ocasiones, para mantener una estancia correctamente iluminada con luz natural, no es necesario tener la persiana completamente levantada, sobre todo para ventanas de gran tamaño. Si bajas la persiana algo más de la mitad, es probable que la cantidad de luz, sigue siendo más que suficiente, y a la vez que consigues reducir considerablemente la entrada de radiación solar.

En el caso de que tus ventanas sean motorizadas, existen además numerosos sistemas que te permiten controlar la subida y bajada de las persianas de forma inteligente. No sólo mediante discriminación horaria, si no también, mediante sensores que miden la cantidad de luz en el exterior y controlan la apertura y cierre de la persiana en función de estos parámetros.

Los toldos

En el caso de que puedas disponer en el exterior de un toldo esta puede ser una excelente solución. Los toldos crean una zona de sombra, que impide que la radiación solar incide en la fachada y concretamente en la parte de la fachada de tus ventanas. Es la primera barrera encuentra la radiación solar directa y por lo tanto muy efectiva en la creación de zonas de sombra.

Las cortinas

Unas cortinas de color claro también ayudarán ligeramente reducir la penetra en tu hogar. De la misma forma, si el interior de tu hogar, las paredes están pintadas con colores claros, esto hará también que la radiación solar que entra en tu interior genere una menor cantidad de calor. Lo mismo sucede con los muebles. Si estos son de color claro, harán la temperatura interior que generan al recibir la radiación solar sea menor.

Lo más importante, las ventanas

El elemento principal que separa el exterior del interior de nuestra vivienda son sin duda nuestras ventanas.  En este punto es donde debemos prestar más atención. Debes asegurarte que tu hogar tenga unas ventanas energéticamente eficientes. Deberías evitar ventanas poco eficientes, como las ventanas fabricadas con perfiles de aluminio sin rotura de puente térmico y acristalamientos sin cámara aire y sin protección solar.

Evita generar calor interno

Evita las cargas de calor internas en tu vivienda en la medida de lo posible. Las personas generan calor. Cuantas más personas estén en el interior, mayor será el incremento de temperatura que se produce en el interior de tu vivienda.  Evita también en la medida de lo posible, tener encendidos electrodomésticos innecesarios. Algunos son imprescindibles y otros, puedes evitar su uso en las zonas centrales del día, tales como por ejemplo la plancha, el horno o lavavajillas  por ejemplo.

Las plantas

Las plantas también son un buen aliado para reducir ligeramente la temperatura interior además purificar tu vivienda. Especialmente si tienes una terraza o jardín y riegalas por la noche. La humedad de la tierra te ayudará a refrescar tu vivienda.

Esperamos que estos consejos te ayuden a estar mucho más confortable en tu vivienda a la vez que ahorras aire acondicionado.

Tipos de vidrio para ventanas

Como es sabido, existen diferentes tipos de vidrios que podemos instalar en nuestras ventanas. Estos han evolucionado mucho a lo largo de la historia. Es común entre nuestros clientes, plantearse la duda de qué tipo de vidrio es el más adecuado para las ventanas de nuestra vivienda.

Tenemos muchas posibilidades de elección. Cada tipo de vidrio tiene sus aplicaciones y propiedades. Vamos a contaros los principales tipos de vidrio para ventanas y sus principales características.  En una ventana podemos elegir, primero la composición y espesor de cada una de las láminas de vidrio y por otro y cuántas cámarasespesor de cámara, e incluso el tipo de gas que va en el interior de las cámaras. El vidrio puede hacer variar el presupuesto de unas ventanas. Por eso es importante adecuarlo a las necesidades que en cada caso tengamos.

En cuanto a la composición de cada lámina de vidrio y si este lleva o no tratamientos aplicados, estos pueden ser de diferentes tipos:

Vidrio sencillo o monolítico

Es un tipo de vidrio que está actualmente en desuso. Es un vidrio que tiene muy bajas propiedades térmicas y acústicas por lo que no se recomienda su utilización en ventanas de viviendas.

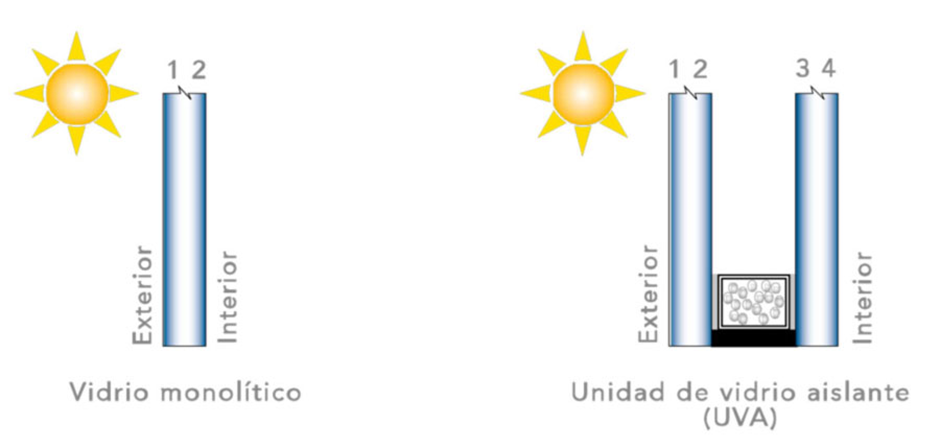

vidrio monolitico

Vidrio templado

El vidrio templado es principalmente un vidrio de seguridad, que se consigue aplicando diferentes tratamientos térmicos o químicos, con el fin de incrementar su resistencia en comparación con el vidrio normal. Aparte de su mayor resistencia, su peculiar singularidad es porque en el caso de rotura, este se romperá en trozos muy pequeños y nunca en trozos grandes y cortantes. Por lo tanto la posibilidad de que este tipo de vidrio cause daños al usuario en caso de rotura es mucho menor.

vidrio templado

Se suele utilizar en zonas donde es posible un impacto como por ejemplo, escaparates de centros comerciales, puertas de terrazas, mamparas de baño, estanterías, etc.

Vidrios flotados

El vidrio flotado es el vidrio que se utiliza para instalarlo mayoritariamente en ventanas, mediante la combinación de varias capas de vidrios flotados. Se fabrican a partir de mezclas de compuestos vitrificantes, como pueden ser el sílice; fundentes, como los alcalinos y estabilizantes, como la cal.

Todos estos componentes primarios, se introducen en hornos para someterlos a un proceso de fundido, y esa mezcla se hace que fluya por una piscina o baño de estaño, con el fin de enfriar esa lámina de vidrio y poder endurecerla, dando como resultado una lámina de alta calidad tanto en su planimetría, igual espesor y un perfecto aspecto estético. Se llaman precisamente flotados por su técnica de fabricación en la que la plancha de vidrio se hace flotar sobre una capa de estaño fundido.

Vidrios bajo emisivos

Se conocen también como vidrios térmicosvidrios de baja emisividadlow-e o también vidrios ATR (aislamiento térmico reforzado).  A la lámina de vidrio se le aplican en una de sus caras diferentes tipos de metales con contenido de plata.

vidrio control solar onventanas





Estos tratamientos permiten reducir el valor U del vidrio cuando se combinan en composiciones de dos o más cámaras y a las vez consigue reducir la radiación solar que entra en el interior de la vivienda.

El principal objetivo de los vidrios bajo emisivos es mejorar la eficiencia energética de la ventana. Tienen un pequeño efecto oscurecimiento en el paso de la luz. Por ejemplo, en su utilización en la fabricación de vidrios de doble acristalamiento con una cámara de aire, mejoran de forma considerable el aislamiento térmico. Por ejemplo un doble acristalamiento estándar con cámara de 16mm tiene un valor U de 2,7W/m2ºK, mientras que si una de las láminas tiene aplicado un tratamiento bajo emisivo, este valor se reduce hasta los 1,5W/m2ºK.

Vidrios con control solar

Al tratamiento bajo emisivo se le añaden unos componentes que consiguen reducir la radiación solar que pasa a través del vidrio. Se reduce la radiación ultravioleta y por lo tanto disminuye el calor que entra en nuestra vivienda. Se recomienda la utilización de vidrios con control solar en zonas y orientaciones con mucha exposición solar como puede ser en las fachadas orientadas al sur, al este, u oeste.

vidrio inteligente ahorro

También podemos clasificar los vidrios en función de diferentes combinaciones de elementos anteriores. Son vidrios formados mediante la unión de diferentes láminas de vidrio, con o sin tratamiento, uniéndolas entre sí o separándolas por cámaras de aire.  Aquí podemos dividirlos principalmente en dos grupos, vidrios laminados y vidrios con cámaras. Son los más utilizados en las ventanas.

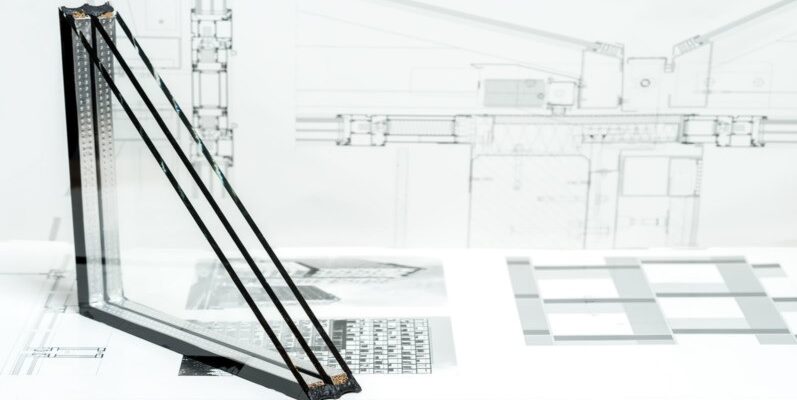

Vidrios de ventanas con cámaras

En una ventana podemos encontrar vidrio sin cámaras, lo que se conoce como un vidrio sencillo aunque como decimos esto es poco recomendable y en desuso por su bajo aislamiento.

Los vidrios más habituales y recomendables en ventanas son los vidrios dobles que llevan una cámara de aire entre las diferentes láminas de vidrio. También se está extendiendo el uso del triple acristalamiento o lo que es lo mismo láminas de vidrio dos cámaras de aire entre ellas. Con esto conseguimos mejorar tanto el aislamiento térmico como el acústico.



Vidrio laminado

El vidrio laminado es también llamado vidrio de seguridad, aunque la seguridad no es la única función que tienen. Estos tipos de vidrio se forman mediante la unión de láminas de vidrio entre sí, mediante una capa intermedia de material translúcido.

Vidrio laminado

Son vidrios de seguridad porque ante una posible rotura de vidrio esta capa intermedia retiene al vidrio e impide desprenda pequeños trozos, por lo que en caso de rotura se mantiene todo unido. Se evita que el vidrio pueda impactar en pequeños trozos, quedando todos fijados al mismo cuerpo del vidrio. Un comportamiento totalmente diferente al que sucede con el vidrio templado que rompe en pequeños fragmentos pudiendo estos saltar y provocar daños a personas cercanas.

Las capas intermedias son de materiales plásticos como el butiral de polivinilo (PVB), el etil-vinil-acetato (EVA) .

Por ejemplo, los parabrisas de los coches o vidrios de seguridad, e incluso vidrios antibalas, son fabricados con está técnicas de vidrios laminados

Otra propiedad importante laminados es que mejoran notablemente el aislamiento acústico.

Estos vidrios también se le pueden añadir los tratamientos anteriormente vistos como de baja emisividad o protección solar. Cada una de las láminas puede tener diferentes tratamientos adicionales, es decir, pueden ser transparentes o translúcidas o incluso con diferentes motivos impresos.

En el caso que un vidrio laminado vaya en combinación con una cámara de aire y otro vidrio, el tratamiento térmico, lo suele llevar el vidrio simple que va al exterior.

¿Cuánto pesa el vidrio?

Si quieres calcular de una forma fácil cuánto pesa el vidrio de una ventana, simplemente tendrás que multiplicar los metros cuadrados vidrio por su espesor y por 2,5.

De esta forma por por ejemplo un vidrio de un metro cuadrado y que tenga un espesor de 4 mm pesarás 1 x 4 x2,5=10 kg. Como puedes ver si hay el número de láminas y su espesor el peso puede crecer de forma considerable. Por eso es importante elegir el sistema de ventana que sea capaz de aguantar perfectamente el peso del vidrio elegido.

Protección solar y aislamiento de ventanas

Vamos a exponer en detalle, de  la información del «Manual de Protección Solar del cerramiento (Persianas, toldos y textiles)«, los parámetros a tener en cuenta en la protección solar de las ventanas.

En muchos artículos de nuestro blog, explicamos de forma sencilla las buenas propiedades aislantes de las ventanas de PVC. Este artículo, es de carácter más técnico y explica en detalle el cálculo de la protección solar del hueco, teniendo en cuenta los tres factores que son la transmitancia térmica, el factor solar y la transmitancia luminosa.



1.2. PARÁMETROS DE LA PROTECCIÓN SOLAR

A la hora de evaluar la protección solar en el hueco de un edificio, existen diferentes parámetros que ayudan a evaluar el comportamiento de los materiales / sistemas en relación a distintos parámetros: iluminacióneficiencia energéticavisión, etc. Estos parámetros se evalúan para elementos individuales (ej. el acristalamiento) o conjuntos de elementos (ej. acristalamiento + tejido, marco + acristalamiento + cajón, etc).

Tres son los parámetros que tienen especial importancia en la caracterización de un sistema de protección solar:

• La transmitancia térmica, Ug (en W/m2K).

Describe la transferencia de calor a través del vidrio, o del conjunto de elementos que conforman el sistema del hueco, debida a la diferencia de temperatura entre el lado exterior e interior del acristalamiento o del conjunto.

El valor U (medido en W/m2K) representa las pérdidas o ganancias energéticas a través de la ventana o el conjunto de elementos del hueco. Para una ventana sencilla (sin persiana) este coeficiente depende del valor U del acristalamiento (Ug) y del valor U del marco (Uf) y de la unión entre el acristalamiento y el marco (Ψg).
La transmitancia térmica de la ventana puede evaluarse mediante distintos métodos:

– La tabla F.1de la Norma UNE-EN ISO 10077-1,
o por cálculo utilizando:
– la norma UNE-EN ISO 10077-1 o,
– la norma UNE-EN ISO 10077-1 y UNE-EN ISO 10077-2
o por el método de caja caliente (ensayo) basado en:
– la norma UNE-EN ISO 12567-1 o
– la norma UNE-EN ISO 12567-2

Según sea apropiado.
El apartado 5 de la norma UNE EN ISO 10077-1 define la transmitancia térmica de la ventana sencilla, según la siguiente fórmula:



transmitancia térmica formula ventana

Donde: Ag = es la superficie del acristalamiento (m2). Ug = es la transmitancia térmica del acristalamiento (W/m2K). Af = es la superficie del marco (m2). Uf = es la transmitancia térmica del marco (W/m2K). lg = es el perímetro total del acristalamiento (m). Ψg = es el coeficiente de transmisión térmica lineal debido a los efectos térmicos combinados del marco, el vidrio y el intercalario, en el caso del doble acristalamiento (UVA) (W/mK).

En el caso de ventanas que incorporan cajón de persiana el cálculo de la transmitancia térmica del conjunto es el siguiente:

transmitancia térmica fórmula ventana cajón



UH la transmitancia térmica del hueco (ventana, lucernario o puerta) [W/m2K];
UH,v la transmitancia térmica del acristalamiento [W/m2K];
UH,m la transmitancia térmica del marco [W/m2K];
UH,p la transmitancia térmica de la zona con panel opaco o cajón de persiana [W/m2K];
Ψ v la transmitancia térmica lineal debida a la unión entre marco y acristalamiento [W/m2K];
Ψ p la transmitancia térmica lineal debida a la unión entre marco y paneles opacos o cajón de persiana [W/m2K];
AH,v el área de la parte acristalada [m];
AH,m el área del marco [m];
AH,p el área de la parte con panel opaco o cajón de persiana [m ];
l v la longitud de contacto entre marco y acristalamiento [m];
l p la longitud de contacto entre marco y paneles opacos o cajón de persiana [m];



Un sistema de protección solar desplegado completamente por delante de la ventana genera una cámara de aire adicional caracterizada por una resistencia térmica adicional, designada como ΔR (medida en m2K/W). El valor de ΔR se calcula de acuerdo con la norma UNE-EN 13125 y depende principalmente de la permeabilidad al aire del dispositivo y de la resistencia térmica de la cortina (designada como Rsh). El término cortina puede hacer referencia por ejemplo a un paño de persiana.
El efecto de la resistencia térmica adicional de una persiana o celosía en la ventana se calcula según la siguiente fórmula:

Uws = 1/((1/Uw)+ΔR)

Donde, Uw es la transmitancia térmica de la ventana y ΔR es la resistencia térmica adicional debida a la cámara de aire comprendida entre la ventana y el sistema de protección. Esta fórmula se define en la norma UNE-EN ISO 10077-1. Para una ventana dada, puede utilizarse para evaluar la mejora del valor U de la ventana provista de una persiana o celosía en posición desplegada.
La siguiente tabla aporta ejemplos de cálculo para tres valores diferentes de ΔR y tres tipos de ventanas. Los valores de ΔR considerados son:
• 0,08 m2K/W, por ejemplo una persiana exterior muy permeable
• 0,15 m2K/W, por ejemplo una persiana estándar enrollable de aluminio
• 0,25 m2K/W, por ejemplo una persiana enrollable estanca al aire



valores u ventanas protección solar



La persiana o la celosía disminuyen en todos los casos el valor de U de la ventana, lo que reduce las pérdidas de calor en invierno.

• El factor solar, g.

Indica el porcentaje de la energía solar incidente que finalmente se transmite al interior del recinto en forma de calor, siendo la suma de la transmisión energética (TE) directa y la parte reemitida al interior después de haberse calentado el vidrio. Cuando se trata del factor solar del acristalamiento y una protección solar adicional (por ejemplo un tejido), el parámetro a considerar es el gtot.

Como se indicaba antes, el valor g es el factor solar del acristalamiento, el valor gtot es el factor solar de la combinación de un acristalamiento y de un sistema de protección solar.
Se define:
 Factor solar: es el cociente entre la radiación solar a incidencia normal que se introduce en el edificio a través del acristalamiento y la que se introduciría si el acristalamiento se sustituyese por un hueco perfectamente transparente.
• Factor de sombra: es la fracción de la radiación incidente en un hueco que no es bloqueada por la presencia de obstáculos de fachada tales como retranqueos, voladizos, toldos, salientes laterales u otros.

El valor, tanto de g como de gtot, es un valor entre 0 y 1 (0 significa que no se transmite radiación al interior del recinto y 1 significa que se transmite toda la radiación).
El valor de g del acristalamiento se mide según la norma UNE-EN 410. Existen dos métodos para el cálculo del gtot de un sistema de protección solar asociado a un acristalamiento:
– Método simplificado dado en la norma UNE-EN 13363-1 (dispositivos de protección solar combinados con acristalamiento. Cálculo del factor de transmitancia solar y luminosa. Parte 1: Método simplificado).
– Método detallado dado en la norma UNE-EN 13363-2 (dispositivos de protección solar combinados con acristalamiento. Cálculo del factor de transmitancia solar y luminosa. Parte 2: Método de cálculo detallado).
En ambos métodos se tienen en cuenta las propiedades del acristalamiento y del material que constituye el dispositivo de protección solar.
Es habitual que los fabricantes de protecciones solares con tejidos aporten tablas de gtot para combinaciones de los tejidos con 4 tipos estándar de acristalamiento, denominados A (vidrio simple), B (vidrio doble), C (vidrio doble bajo emisivo) y D (vidrio doble bajo emisivo con control solar).
En el método simplificado de la norma UNE-EN 13363-1, se tiene en consideración el valor de U y el valor de g del acristalamiento y la transmitancia de energía y reflectancia del sistema de protección solar.
Las fórmulas empleadas son las siguientes:

Fórmulas transmisión energía factor solar



Donde:
te es la transmitancia solar de la persiana o celosía.
re es la reflectancia solar de la persiana o celosía.
ae es la absortancia de la persiana o celosía.
g es el factor solar del acristalamiento.
G1, G2 y G3 son valores fijos dados en la norma.
Estas fórmulas pueden aplicarse solo si la transmitancia y la reflectancia solar del dispositivo de protección solar están dentro de los siguientes rangos:
0 ≤ te ≤ 0,5 y 0,1 ≤ re ≤ 0,8
Y con el requisito adicional de que el factor solar del acristalamiento esté comprendido entre 0,15 y 0,85.



• La transmitancia luminosa, T (TLE).

Indica el porcentaje de luz visible que se transmite a través del acristalamiento o del conjunto de acristalamiento y protección solar desde el exterior al interior.

Como con el factor solar, es necesario distinguir entre la transmitancia visual del acristalamiento de forma independiente y de un acristalamiento en una ventana y utilizado con un sistema de protección solar (la designación en todos los casos es la misma, TLE).
El valor de la transmisión es un valor entre 0 y 1 (0 significa que no se transmite luz al interior del recinto y 1 significa que se transmite toda la luz). También puede expresarse en tanto por ciento.
Al igual que el factor solar, la aportación de luz natural se ve reducida por la instalación de elementos de protección solar.
Las normas para su cálculo son las mismas que para el factor solar: UNE-EN 410 para el acristalamiento y dos posibilidades para un sistema de protección solar combinado con un acristalamiento:
– Método simplificado dado en la norma UNE-EN 13363-1.
– Método detallado dado en la norma UNE-EN 13363-2.
En el caso del cálculo simplificado, las fórmulas para el cálculo son las siguientes:
– Sin persiana ni celosía, la transmisión que corresponde a la superficie del vidrio.

Fórmulas transmisión luminosa



Donde: tv es la transmitancia luminosa del acristalamiento. tv,blind es la transmitancia luminosa de la persiana o celosía. rv es la reflectancia luminosa del lado del acristalamiento sobre el que llega la radiación incidente. r’v es la reflectancia visual de lado opuesto del acristalamiento a la radiación incidente. Fuente: Manual de Protección Solar del cerramiento (Persianas, toldos y textiles) de ASEFAVE.

Partes de una ventana

Vamos a explicar en detalle las partes de una ventana a partir de una sección de la misma y fijándonos en sus detalles. En este caso concreto, mostramos una sección de la serie Eurofutur de Kömmerling, de la que en TermProtect partimos para la fabricación de nuestro sistema Forte.
Vemos que a primera vista, es una sección preciosa, con un acabado bicolor madera por el interior y blanco por el exterior, a la que le hemos puesto un vidrio con doble acristalamiento.
Hemos numerado esta sección indicando las partes más relevantes y a continuación explicamos los puntos más destacados. De esta forma podrás entender las diferencias que pueden existir entre unos y otros sistemas de ventanas.

1. El vidrio

Un elemento muy importante en la ventana. Ocupa una buena parte de la superficie total en una ventana. Se trata de un elemento muy a tener en cuenta a la hora de elegir una ventana u otra. En cualquier caso, para ventanas de las dimensiones más habituales el vidrio no suele ocupar más de un 50% de la superficie de la ventana, por lo que debemos evitar caer en el común error de pensar que únicamente el vidrio es importante en una ventana y centrarnos mucho más en el sistema de perfiles.
El vidrio de esta sección de ventana, está compuesto por un doble acristalamiento, formado por un vidrio interior y uno exterior y en medio una cámara que puede estar rellena de aire o un gas. Puedes encontrar aquí más información sobre los diferentes tipos de vidrio que pueden llevar las ventanas. Te mostramos los valores U de los vidrios en función del espesor de su cámara y de que sean o no bajo emisivos.

2. Intercalario

El intercalario del vidrio es un separador que mantiene la separación entre los diferentes vidrios. En el caso de vidrio con una sola cámara de aire lleva un separador. Si hablamos por ejemplo de un triple acristalamiento con 3 vidrios y 2 cámaras de aire encontraremos dos separadores. En la mayoría de los casos suele ser metálico aunque también existen algunos que están realizados de materiales plásticos, lo que supone una ligera mejora en el aislamiento en esa zona y reduce el riesgo de la aparición de condensación en esa zona del vidrio.
El interior de este intercalario, lleva un tamiz molecular absorbente que elimina cualquier posible humedad que pueda existir en el interior del vidrio, y el perfil va sellado al vidrio con poliuretano o silicona.

vidrio inteligente

3. Cámara de aire o gas

Como decimos, los vidrios con cámaras, pueden contener en su interior aire deshidratado o un gas. Los vidrios simples están en desuso en las ventanas por sus malos valores de aislamiento térmico y acústico. La cámara en el vidrio mejora notablemente la isla miento si está rellenada con gas en lugar de con aire. A la hora de elegir el vidrio lo basaremos sobre todo en el grado de aislamiento térmicoprotección solaracústico y de seguridad, además de por supuesto tener en cuenta del presupuesto disponible. Mientras que un vidrio simple tiene un valor U de unos 5,7W/m2ºK, uno con una cámara de 16mm, reduce su valor U hasta los 2,7 W/m2ºK. Cuando mayor es el espesor de la cámara mejor es su aislamiento, si bien está demostrado que a partir de los 16 – 17 mm de espesor se produce el efecto contrario y empeora el aislamiento. Por eso para reducir más el valor U del vidrio tenemos que pasar a los vidrios con tratamiento bajo emisivo, donde el valor U puede llegar a los 1,6W/m2ºK para una cámara simple. Para reducir más este valor tenemos que pasar a los triple acristalamiento y la opción de meterle gases en la cámara.
Para mejorar el aislamiento acústico, tenemos que incrementar el espesor del vidrio. No olvidemos que si metemos vidrios muy pesados, tenemos que tener en cuenta que el sistema de ventana y sus dimensiones estén adecuados para aguantar el peso del vidrio.

4. Refuerzo en la hoja

El refuerzo en la hoja es fundamental para mantener la rigidez de la ventana. La integración de un refuerzo de acero galvanizado en el interior de los perfiles de PVC y muy especialmente en la hoja, dotal a la ventana de una gran rigidez a la ventana durante toda su vida.

refuerzos ventanas

5. Cuna y calzos de acristalar

Son elementos fundamentales para garantizar un buen funcionamiento de la ventana. Gracias a las cunas y los calzos de acristalar y su adecuada colocación se consigue por ejemplo que las hojas de las ventanas cierren y abran a la perfección y no sé descuelgue con el paso del tiempo. De la misma forma una os buenos calzos y cunas y su adecuada colocación son fundamentales para garantizar un buen aislamiento acústico donde el vidrio permanezca correctamente suspendido sin entrar en contacto directo con los perfiles de la ventana Es importante durante el proceso de la fabricación de la ventana tener esto muy en cuenta, para unas óptimas prestaciones y duración de la ventana.

6. Junquillo

Se denomina junquillo, al perfil que va clipeado al interior del marco o la hoja y cuya finalidad es mantener el vidrio perfectamente fijado a la ventana evitar movimiento alguno. Las ventanas tienen junquillos de uno u otro tamaño en función del espesor del vidrio elegido. El junquillo será de mayor tamaño cuanto menor sea el espesor del vidrio. La limitación del espesor máximo de vidrio (vidrio + cámaras) viene dada por la longitud del galce del marco o de la hoja en la que se coloca el cristal en combinación con el junquillo de menor ancho disponible. Por eso es importante consultar al instalador, sobre la posibilidad de incluir en la ventana determinado espesor de vidrio. Además de esto, también juega un papel estético importante. Suele igualar la forma estética de los perfiles de la ventana con formas rectas curvas según el tipo de sistema de ventana elegido.
El junquillo tiene que ir cortado con una precisión de décimas de milímetro para que haga una unión perfecta en las esquinas. Otro detalle de la importancia de una cuidada fabricación sobre todo donde cada ventana tiene unas medidas diferentes.

7. Junta de cierre

Uno de los puntos que marca la calidad de un sistema de perfiles es su sistema de juntas. Debemos fijarnos muy bien en número de juntas de cierre y sobre todo informarnos sobre la calidad de las mismas. Las juntas de los perfiles deben mantener una adecuada elasticidad pero sin deformarse y perder propiedades con el paso del tiempo. Si una junta de cierre no es de una alta calidad, pudiera darse el caso de que esta se deforme con la presión constante que la hoja ejerce sobre el marco cuando está cerrada y pierda capacidad de recuperación a su estado inicial cuando abramos la hoja. Otra razón para no confiar es sistema de perfiles que no sean de primeras marcas.
El sistema más utilizado de juntas qué es el sistema de doble junta, una junta por el exterior y una por el interior. Este sistema nos garantiza una perfecta estanqueidad. Las juntas de los perfiles de PVC, al igual que los perfiles también van soldadas en todo el perímetro de la ventana, lo que garantiza una total estanquidad de la ventana.

8. Canal de herraje

Los perfiles de PVC tienen un canal de herraje universal de 16 mm dónde van insertado los mecanismos de apertura y cierre de las ventanas. Existe una estandarización en la forma y tamaño de este canal por lo que no existen diferencias entre unos perfiles de otros.
En cambio, aunque no está representado en la sección, sí que existen diferencias en la calidad de los herrajes. Los herrajes están compuestos por piezas de acero de alta resistencia instaladas en el perímetro de las ventanas, que garantizan la funcionalidad, hermeticidad y seguridad del cierre.

herraje perimetral

9. Juntas de acristalamiento

Las juntas de acristalamiento son las que están en contacto con el vidrio, tanto por su parte exterior como con su por su parte interior. Su función principal es mantener al vidrio en suspensión forma que éste no entre en contacto con ninguna parte rígida como los perfiles. Este punto es muy importante para mantener un alto aislamiento acústico de la ventana. Unas juntas de calidad deben mantener sus propiedades elásticas a lo largo del tiempo. Un punto fundamental donde la elección de una marca de prestigio en perfiles de PVC nos garantiza su calidad y larga vida.

10. Perfil de hojas

Se denomina hoja de la ventana la parte móvil de la misma. Va fijada al marco con un sistema de bisagras y es la que alberga también el sistema principal de herrajes. Es la parte más visible de la ventana.

11. Refuerzo acero de marco

El refuerzo en el marco, a pesar de que el marco va normalmente fijado al muro y para ciertas medidas pequeñas de ventanas podríamos prescindir de él, normalmente suele utilizarse igualmente. En TermProtect, todas nuestras ventanas llevan perfiles de acero en el marco independientemente cual sea su tamaño. De esta forma también garantizamos un mejor agarre de las bisagras que van directamente atornillados tanto a los perfiles como al refuerzo interior.

12. Juntas de estanqueidad

La junta de estanqueidad como su nombre indica deben garantizar la estanquidad de la ventana. En el esquema, hemos diferenciado entre la junta exterior, llamando la junta de estanquidad y la junta interior llamando la junta de cierre, si bien la función de ambas juntas es muy similar. Un buen sistema de juntas de cierre y estanqueidad, depende la clasificación de la ventana de su permeabilidad a aire y por lo tanto de su aislamiento acústico. Son las encargadas de impedir cualquier entrada de aire a través de la ventana.

13. Cámaras de aire de marco

Las cámaras de aire tanto en el marco como la hoja son un elemento fundamental para incrementar el aislamiento térmico. Por lo general en los sistemas de ventanas de PVC cuanto mayor sea el número de cámaras, mayor será el aislamiento térmico del perfil, es decir tendrá un valor U más bajo. Cuanto más ancho son los perfiles, nos permiten albergar un mayor número de cámaras. En el caso de este perfil Forte de ventana en marco tiene 6 cámaras.

14. Galce de marco

El galce en el marco es la zona donde, al igual que en el galce de la hoja, también pueden ir alojados las cunas y calzos de acristalamiento, cuando estamos hablando por ejemplo de una ventana fija. En el caso de esta sección que el marco no lleva vidrio, la función de este galce es facilitar la evacuación de la posible agua que pudiera entrar en esa zona del marco.

15. Galce de hoja

Similar al galce de la hoja. Aquí van colocadas las cunas y los calzos de acristalar para posteriormente colocar el vidrio. Esta zona debe soportar el peso del vidrio y al igual que el galce del marco también en la hoja, tiene una ligera inclinación para facilitar la evacuación del agua que pudiera entrar en esta zona.

16. Altura hidráulica

Se llama altura hidráulica, a la altura y la zona cámara dónde se le realizan los desagües tanto en el marco como en la hoja de la ventana. La función de esta zona permitir el desagüe de cualquier posible entrada de agua a los perfiles, hacia el exterior evitando que pase al resto de cámaras, sobre todo de la cámara dónde está alojado refuerzo que siempre permanece estanca.

17.Acabado interior

Los perfiles de PVC pueden tener su propio acabado en blanco, que es el propio color de la masa del perfil pero también pueden tener un acabado en una gama de colores lacados o foliados. En el caso de esta sección, el interior del perfil está acabado con una terminación foliada en color madera.

paleta colores kolorten

18. Desagües de marco

A pesar del alto nivel de estanqueidad que proporcionan las juntas de la ventanas, cuanto esta está sometida a una presión de viento y fuertes lluvias, es normal que pueda entrar algo de agua gua entre el interior del marco o la hoja. Esto no supone para nada un problema ya que el sistema está pensado para la autoevacuación de esa agua. Es por eso, por lo que la hoja y el marco lleva unos taladros interiores que permiten evacuar hacia el exterior de la ventana esa posible entrada de agua.

19. Sistemas de clipado

Cada sistema fabricante de perfiles de PVC tiene su propio sistema de ensamblaje entre perfiles. Este permite mediante perfiles auxiliares la unión de diferentes bastidores de ventanas, el acople de diferentes perfiles de ángulo, perfiles auxiliares, etc.

20. Cámaras aire hoja

La hoja de la ventana al igual que el marco está formada por varias cámaras de aire además de la cámara principal de refuerzo.

21. Perfil de marco

Se denomina marco a la parte de la ventana fija, que va unida al muro o a otros bastidores de ventanas, mediante diferentes sistemas de fijación.

Esperamos que con este resumen, sepas identificar mucho mejor las diferentes partes de una ventana, sus funciones e importancia. Si tienes alguna duda sobre sus ventanas, no dudes en contactar con nosotros.
