No utilizar en la limpieza de ventanas

Como cualquier otro elemento, para mantenerlo en buen estado debemos realizar la limpieza tanto de los perfiles como el vidrio siguiendo unos pequeñas indicaciones.  En esta ocasión no te vamos a indicar cómo limpiar las ventanas, sino lo que nunca debes utilizar a la hora de su limpieza, ya que podrías correr el riesgo de dañarlas. Con el día a día las ventanas estás sometidas a agresiones de varios agentes externos: contaminación, lluvia, polvo,  heladas.  Nuestras ventanas de PVC son muy resistentes, no se degradan ni amarillean, pero como en cualquier material la suciedad se va depositando en los perfiles y también pueden aparecer manchas. Todo esto hace que sea necesaria una limpieza de vez en cuando. Un mínimo mantenimiento y limpieza para mantenerlas lustrosas como el primer día.

Alguna de las cosas que os contamos aquí pueden parecer obvias, pero créenos, que en más de una ocasión hemos visto alguien que ha realizado algo parecido. Por eso, vamos a recordarlo para evitar nuevas sorpresas.

Evitar estropajos

Los perfiles de las ventanas de PVC son muy resistentes.  Pero eso no quiere decir que los perfiles no puedan rayarse si se frotan con un estropajo abrasivo.  En ningún caso utilizar estropajos de niquel tipo «nanas» ya que estos son muy abrasivos y podrían rayar los perfiles.

Tampoco utilizar los estropajos verdes, aquí en España popularmente conocidos por el nombre de una marca como los «Scotch Brite«.  Estos estropajos, aunque no tanto como los estropajos de niquel también tienen una superficie muy abrasiva, y si se hace mucha presión sobre los perfiles o vídrio, aunque en un primer momento puede parecer que no se producen rayaduras, es posible que posteriormente cuando la ventana reciba una luz artificial o con una luz desde otro ángulo, podemos ver unas pequeñas rayas que quiten el atractivo acabado liso de los perfiles de PVC.

Estropajos azules o blancos

También es común encontrar unos estropajos de agresividad media. Estos son los de color azul o blanco. Tampoco recomendamos la utilización de estos, ya que aunque en menor medida de los verdes, también podrían producir micro rayaduras. Si en alguna zona de la ventana tenemos una mancha resistente, lo mejor intentar sacarla con una bayeta mojada en agua con jabón.  Si en algún caso tuviéramos que utilizar alguno de esos estropajos hacerlo siempre aplicando una mínima presión y con movimientos circulares.

Detergentes abrasivos o sprays

Debes de tener cuidado con los productos químicos abrasivos.  Existe en el mercado un gran cantidad de productos químicos de limpieza están diseñados para «actuar» sobres las superficies que están limpiando tanto como sea posible. Estos productos hay que evitarlos para evitar cualquier riesgo. Al PVC prácticamente no le ataca ningún producto, pero debido a la multitud de productos en el mercado y el desconocimiento de sus componentes, recomendamos no utilizarlos.

Lo recomendado, agua jabonosa

Lo que nosotros recomendamos para un buen mantenimiento y limpieza de las ventanas y los perfiles, es simplemente agua con jabón. Con esto es más que suficiente para mantenerlas como el primer día. Para los cristales podemos utilizar cualquier limpiacristales del mercado.

Cepillos de acero

No es una broma. Tampoco utilizar cepillos de acero de estos que se utilizan para lijar superficies metálicas, quitar pintura, etc. Pueden ser muy eficaces en algunas superficies pero pueden dañar las ventanas.

Papel de lija

A muchas personas se les ocurre para la limpieza de las ventanas recurrir al papel de lija.  En ningún caso utilizarlo. Este hará más daños que beneficio. El papel de lija se usa para lijar  diferentes superficies, por ejemplo para ventanas de madera, pero después de su aplicación es necesario aplicarles un barniz. Pero en el caso de las ventanas de PVC, no es necesario aplicarles ningún tratamiento en la superficie para que las proteja, por lo cual tampoco es necesario lijarlas.

Ten en cuenta que las ventanas de PVC no tienen ningún tratamiento superficial como sucede con otras ventanas. Esto es una gran ventana ya que en el caso que se dañe algo la superficie (un fuerte golpe con algún objeto por ejemplo), únicamente tendremos un problema estético pero la ventana en sí no pierde ninguna de sus propiedades. Otras ventanas en cambio, como el aluminio o madera, si se daña su superficie el problema es muy grave ya que están perdiendo su protección.

Estos consejos son aplicables tanto para las ventanas de PVC de color blanco como las ventanas en acabados color.

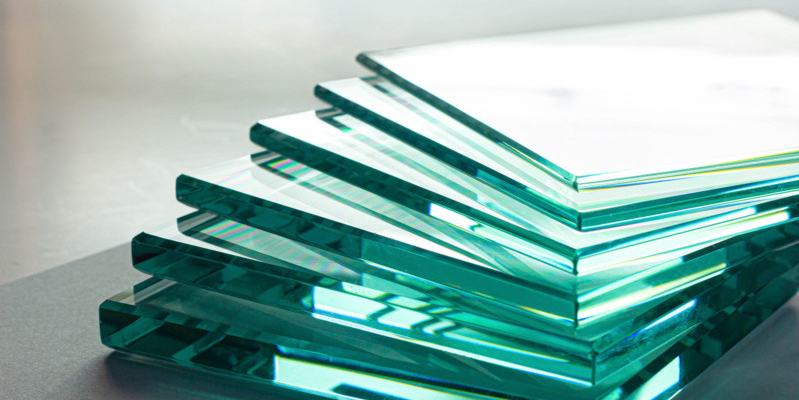

Cantos en el vidrio

En nuestra línea de artículos destinados a informar sobre los vidrios, hablamos de los elementos característicos del vidrio. Agradecemos a Guardian Sun por la información facilitada.

Los cantos del vidrio:

El tipo de canto del vidrio terminado puede afectar al rendimiento estructural a largo plazo del sistema de acristalamiento. El objetivo de esta tabla es mostrar los los diferentes tipos de cantos es ayudar a los profesionales, a la hora de entender las aplicaciones más habituales.

Diagrama del borde Descripción Aplicación habitual
pulido industrial vidrio Pulido industrial plano Acristalamiento estructural de silicona con bordes al descubierto
pulido brillo Pulido brillo plano Acristalamiento estructural de silicona en el que el tipo de borde influye en la estética
pulido industrial redondo Pulido industrial redondo Espejos, vinilo decorativo para muebles
pulido brillo redondo Pulido brillo redondo Espejos, vinilo decorativo para muebles
inglete pulido industrial Inglete pulido industrial Acristalamiento estructural de silicona
bisel vidrio Bisel Espejos vidrio decorativo para muebles
canteado vidrio Canteado Tratamiento de borde normal del vidrio tratado térmicamente

Una de las preguntas más realizadas por nuestros clientes es sobre las propiedades térmicas y acústicas de las diferente composiciones de vidrios en ventanas. Te recordamos este enlace donde podrás encontrar ejemplos de vidrios y sus valores térmicos y acústicos.

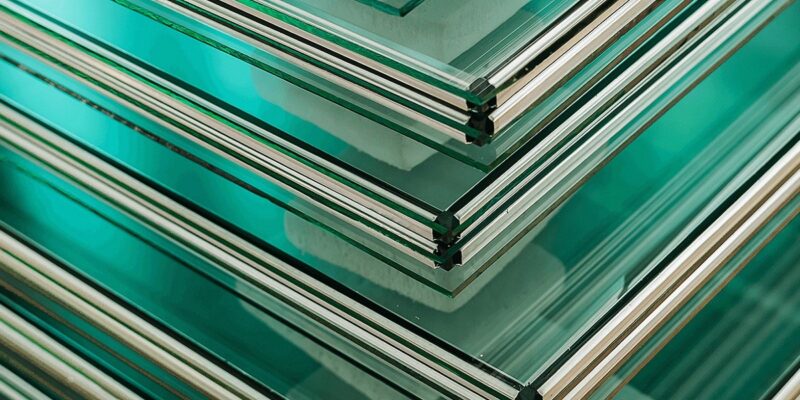

Tipos de vidrio

La elección del vidrio y su adecuada combinación pueden ser decisivas para el éxito de un proyecto,

Os mostramos a continuación los distintos tipos de vidrio con información relevante sobre su proceso de fabricación, rendimiento y cualidades. Incluimos ilustraciones que muestran cómo se pueden combinar los distintos tipos de vidrio para obtener las prestaciones de calor, luz y aislamiento deseadas.

Vidrio recocido

El vidrio flotado que no ha sido templado ni termoendurecido se conoce como vidrio recocido. El recocido es el proceso de enfriamiento controlado que evita la tensión residual en el vidrio, y es inherente al propio proceso de fabricación del vidrio flotado. El vidrio recocido se puede cortar mecanizar, taladrar, biselar y pulir.

Vidrio termoendurecido

El vidrio termoendurecido se somete a un ciclo de calentamiento y enfriamiento y suele ser el doble de fuerte que el vidrio recocido del mismo espesor y configuración. El vidrio termoendurecido debe cumplir todos los requisitos de la norma EN 1863: Partes 1 y 2 Este tipo de vidrio tiene una resistencia mayor a las cargas térmicas que el vidrio recocido y cuando o rompe una vez instalado, los fragmentos suelen ser más grandes que las del vidrio templado No tiene la resistencia del vidrio templado, y está destinado a aplicaciones que no exigen ningún producto de seguridad, puesto que el vidrio termoendurecido no lo es, tal como se define en las leyes y normas europeas para la construcción Esto tipo de vidrio se destina al acristalamiento general, cuando es necesaria una resistencia adicional para soportar la presión del viento y la tensión térmica.  El vidrio termoendurecido no se puede cortar ni taladrar, una vez que ha sufrido el proceso de termoendurecido, ni puede modificarse (pulido de cantos, pulido con chorra de arena o grabado al acido, por ejemplo) ya que esto podría debilitar y causar dañoos prematuros.

Vidrio templado

El vidrio templado térmicamente es aproximadamente cuatro veces más resistente que el vidrio recocido del mismo espesor y configuración, y debe cumplir todos los requisitos de la norma EN 12150: Partes 1 & 2. Si se rompe, lo hace en fragmentos relativamente pequeños, que no causarían heridas graves. El proceso de producción del vidrio templado térmicamente supone calentar el vidrio a más de 600° C para a continuación, volver a enfriarlo rápidamente de manera que se cierren las superficies del vidrio en un estado de compresión y el centro en un estado de tracción, tal como se muestra en el diagrama. El vidrio templado se suele llamar «vidrio de seguridad» porque cumple los requisitos de las distintas leyes y normas de construcción europeas que establecen los estándares para el vidrio de seguridad. Este tipo de vidrio está destinado al acristalamiento en general y de seguridad, por ejemplo, puertas correderas, entradas de edificios, mamparas de baño y ducha, divisiones interiores y otros usos que requieren una mayor resistencia y seguridad. El vidrio templado no se puede transformar, es decir, cortar, taladrar ni biselar, una vez que se ha templado ni puede ser modificado, por ejemplo, pulido con chorro de arena o grabado al ácido, ya que esto podría debilitarlo y causar daños prematuros.

Vidrio templado tensión

Vidrio laminado

El vidrio laminado es el resultado de la unión permanente de dos o más hojas de vidrio con una o varias capas intermedias de polivinilbutiral (PVB) mediante calor y presión. El vidrio y las capas intermedias (intercalario) ofrecen una gran variedad de colores y espesores destinados a cumplir las normas y requisitos de la construcción. El vidrio laminado se puede romper, pero los fragmentos suelen adherirse a la capa de plástico (PVB) y permanecen intactos en gran medida, lo que reduce el riesgo de lesiones. El vidrio laminado se considera un «vidrio de seguridad» porque cumple los requisitos establecidos en las diferentes leyes y normas europeas para la construcción. El vidrio termoendurecido y el vidrio templado se pueden incorporar a unidades de vidrio laminado para reforzar aún más la resistencia frente a impactos. La protección contra las ondas expansivas de bombas, la atenuación acústica y la protección antibalas o de seguridad son los usos principales del vidrio laminado.

Vidrio laminado esquema

Vidrio aislante

El vidrio aislante consiste de dos o más hojas de vidrio selladas por los bordes con un espaciador perimetral que crea una cavidad intermedia formando una misma unidad. Se conoce habitualmente como «UVA» (Unidad de Vidrio Aislante). Este tipo de vidrio es el más eficaz a la hora de reducir la transferencia térmica aire-aire a través del mismo. Cuando se utiliza junto con capas de baja emisividad o de control solar, las UVAs permiten conservar la energía y cumplir con las exigencias de las diferentes normas sobre utilización eficaz de la energía.

vidrio aíslante cámara partes

Vidrio opacificado

El vidrio opacificado se utiliza para la zona acristalada de la fachada donde se ocultan los componentes estructurales del edificio como columnas, forjados sistemas de climatización, tendido eléctrico, tuberías, etc. que suelen estar en los falsos techos de las plantas de un edificio. El vidrio opacificado se coloca normalmente entre dos plantas uniendo los tramos de vidrio de visión.

Los diseños de muro cortina y los acristalamientos estructurales suelen requerir el uso de vidrio opacificado para lograr la uniformidad de la fachada. Las aplicaciones de vidrio opacificado pueden ser de un color similar o que contraste con el vidrio de visión Este tipo de vidrio debe tratarse térmicamente para evitar la rotura por choque térmico. GUARDIAN tiene una amplia experiencia en aplicaciones de vidrio opacificado y puede ayudar a los arquitectos y propietarios de edificios a conseguir el aspecto que desean, reduciendo, al mismo tiempo, el riesgo de roturas por choque térmico.

Cuando se utiliza un vidrio de visión de baja reflexión o de alta transmisión de luz, lograr la coincidencia exacta con el vidrio opaco no resulta fácil. Las condiciones de luz diurna pueden afectar sustancialmente a la forma en que se percibe la apariencia del vidrio. Por ejemplo, en un día despejado de mucho sol, se dan unas condiciones de visión muy reflectantes y puede verse bien la coincidencia entre ambos tipos de vidrio. Sin embargo, en un día nublado, puede haber más transmisión visual del exterior y darse un mayor contraste entre el vidrio de visión y el opacificado GUARDIAN recomienda la utilización de modelos a escala real en el exterior para poder elegir el vidrio opacificado más adecuado para cada proyecto.

Muchos clientes nos preguntan, los valores térmicos y acústicos de determinados tipos de vidrio. Los interesados podeis ver aquí un listado con los valores térmicos y acústicos más habituales de vidrios típicos utilizados en ventanas.

Tipos de vidrio para ventanas

Como es sabido, existen diferentes tipos de vidrios que podemos instalar en nuestras ventanas. Estos han evolucionado mucho a lo largo de la historia. Es común entre nuestros clientes, plantearse la duda de qué tipo de vidrio es el más adecuado para las ventanas de nuestra vivienda.

Tenemos muchas posibilidades de elección. Cada tipo de vidrio tiene sus aplicaciones y propiedades. Vamos a contaros los principales tipos de vidrio para ventanas y sus principales características.  En una ventana podemos elegir, primero la composición y espesor de cada una de las láminas de vidrio y por otro y cuántas cámarasespesor de cámara, e incluso el tipo de gas que va en el interior de las cámaras. El vidrio puede hacer variar el presupuesto de unas ventanas. Por eso es importante adecuarlo a las necesidades que en cada caso tengamos.

En cuanto a la composición de cada lámina de vidrio y si este lleva o no tratamientos aplicados, estos pueden ser de diferentes tipos:

Vidrio sencillo o monolítico

Es un tipo de vidrio que está actualmente en desuso. Es un vidrio que tiene muy bajas propiedades térmicas y acústicas por lo que no se recomienda su utilización en ventanas de viviendas.

vidrio monolitico

Vidrio templado

El vidrio templado es principalmente un vidrio de seguridad, que se consigue aplicando diferentes tratamientos térmicos o químicos, con el fin de incrementar su resistencia en comparación con el vidrio normal. Aparte de su mayor resistencia, su peculiar singularidad es porque en el caso de rotura, este se romperá en trozos muy pequeños y nunca en trozos grandes y cortantes. Por lo tanto la posibilidad de que este tipo de vidrio cause daños al usuario en caso de rotura es mucho menor.

vidrio templado

Se suele utilizar en zonas donde es posible un impacto como por ejemplo, escaparates de centros comerciales, puertas de terrazas, mamparas de baño, estanterías, etc.

Vidrios flotados

El vidrio flotado es el vidrio que se utiliza para instalarlo mayoritariamente en ventanas, mediante la combinación de varias capas de vidrios flotados. Se fabrican a partir de mezclas de compuestos vitrificantes, como pueden ser el sílice; fundentes, como los alcalinos y estabilizantes, como la cal.

Todos estos componentes primarios, se introducen en hornos para someterlos a un proceso de fundido, y esa mezcla se hace que fluya por una piscina o baño de estaño, con el fin de enfriar esa lámina de vidrio y poder endurecerla, dando como resultado una lámina de alta calidad tanto en su planimetría, igual espesor y un perfecto aspecto estético. Se llaman precisamente flotados por su técnica de fabricación en la que la plancha de vidrio se hace flotar sobre una capa de estaño fundido.

Vidrios bajo emisivos

Se conocen también como vidrios térmicosvidrios de baja emisividadlow-e o también vidrios ATR (aislamiento térmico reforzado).  A la lámina de vidrio se le aplican en una de sus caras diferentes tipos de metales con contenido de plata.

vidrio control solar onventanas





Estos tratamientos permiten reducir el valor U del vidrio cuando se combinan en composiciones de dos o más cámaras y a las vez consigue reducir la radiación solar que entra en el interior de la vivienda.

El principal objetivo de los vidrios bajo emisivos es mejorar la eficiencia energética de la ventana. Tienen un pequeño efecto oscurecimiento en el paso de la luz. Por ejemplo, en su utilización en la fabricación de vidrios de doble acristalamiento con una cámara de aire, mejoran de forma considerable el aislamiento térmico. Por ejemplo un doble acristalamiento estándar con cámara de 16mm tiene un valor U de 2,7W/m2ºK, mientras que si una de las láminas tiene aplicado un tratamiento bajo emisivo, este valor se reduce hasta los 1,5W/m2ºK.

Vidrios con control solar

Al tratamiento bajo emisivo se le añaden unos componentes que consiguen reducir la radiación solar que pasa a través del vidrio. Se reduce la radiación ultravioleta y por lo tanto disminuye el calor que entra en nuestra vivienda. Se recomienda la utilización de vidrios con control solar en zonas y orientaciones con mucha exposición solar como puede ser en las fachadas orientadas al sur, al este, u oeste.

vidrio inteligente ahorro

También podemos clasificar los vidrios en función de diferentes combinaciones de elementos anteriores. Son vidrios formados mediante la unión de diferentes láminas de vidrio, con o sin tratamiento, uniéndolas entre sí o separándolas por cámaras de aire.  Aquí podemos dividirlos principalmente en dos grupos, vidrios laminados y vidrios con cámaras. Son los más utilizados en las ventanas.

Vidrios de ventanas con cámaras

En una ventana podemos encontrar vidrio sin cámaras, lo que se conoce como un vidrio sencillo aunque como decimos esto es poco recomendable y en desuso por su bajo aislamiento.

Los vidrios más habituales y recomendables en ventanas son los vidrios dobles que llevan una cámara de aire entre las diferentes láminas de vidrio. También se está extendiendo el uso del triple acristalamiento o lo que es lo mismo láminas de vidrio dos cámaras de aire entre ellas. Con esto conseguimos mejorar tanto el aislamiento térmico como el acústico.



Vidrio laminado

El vidrio laminado es también llamado vidrio de seguridad, aunque la seguridad no es la única función que tienen. Estos tipos de vidrio se forman mediante la unión de láminas de vidrio entre sí, mediante una capa intermedia de material translúcido.

Vidrio laminado

Son vidrios de seguridad porque ante una posible rotura de vidrio esta capa intermedia retiene al vidrio e impide desprenda pequeños trozos, por lo que en caso de rotura se mantiene todo unido. Se evita que el vidrio pueda impactar en pequeños trozos, quedando todos fijados al mismo cuerpo del vidrio. Un comportamiento totalmente diferente al que sucede con el vidrio templado que rompe en pequeños fragmentos pudiendo estos saltar y provocar daños a personas cercanas.

Las capas intermedias son de materiales plásticos como el butiral de polivinilo (PVB), el etil-vinil-acetato (EVA) .

Por ejemplo, los parabrisas de los coches o vidrios de seguridad, e incluso vidrios antibalas, son fabricados con está técnicas de vidrios laminados

Otra propiedad importante laminados es que mejoran notablemente el aislamiento acústico.

Estos vidrios también se le pueden añadir los tratamientos anteriormente vistos como de baja emisividad o protección solar. Cada una de las láminas puede tener diferentes tratamientos adicionales, es decir, pueden ser transparentes o translúcidas o incluso con diferentes motivos impresos.

En el caso que un vidrio laminado vaya en combinación con una cámara de aire y otro vidrio, el tratamiento térmico, lo suele llevar el vidrio simple que va al exterior.

¿Cuánto pesa el vidrio?

Si quieres calcular de una forma fácil cuánto pesa el vidrio de una ventana, simplemente tendrás que multiplicar los metros cuadrados vidrio por su espesor y por 2,5.

De esta forma por por ejemplo un vidrio de un metro cuadrado y que tenga un espesor de 4 mm pesarás 1 x 4 x2,5=10 kg. Como puedes ver si hay el número de láminas y su espesor el peso puede crecer de forma considerable. Por eso es importante elegir el sistema de ventana que sea capaz de aguantar perfectamente el peso del vidrio elegido.

Verdades o mentiras sobre las ventanas de PVC. Parte 2

Seguimos con la segunda parte sobre de nuestro artículo sobre las verdades y mentiras sobre las ventanas de PVC. Vamos a intentar aclarar aquí otros dos puntos muy importantes decisión de compra de una ventana.

Ver también: Verdades o mentiras sobre las ventanas de PVC. Parte 1.

Las ventanas de PVC son más aislantes que las de aluminio

Es esta una afirmación muy extendida incluso ampliamente reconocida por fabricantes de ventanas de otros materiales como las de aluminio, en el que reconocen el superior aislamiento de las ventanas de PVC.

Es un hecho fácilmente demostrable, incluso para quienes no tengan conocimientos técnicos en aislamiento ya que basta simplemente tocar con la palma de nuestra mano la superficie de una ventana de PVC y una ventana de aluminio para darnos cuenta de la diferencia. Cuándo tocamos una ventana de aluminio con nuestra mano al ser este un material poco aislante, este nos robará rápidamente el calor de nuestra mano y tendremos una sensación de frío.

Por el contrario, cuándo tocamos una ventana de PVC (la misma sensación ocurre con una ventana de madera) al ser este un material muy aislante, no es capaz de robarnos el calor de la mano y por lo tanto no tendremos una sensación de calor.

Este mismo experimento todos lo hemos vivido cuando cuándo apoyamos nuestras posaderas en una superficie poco aislante, como por ejemplo un suelo de baldosas, y lo comparamos con la sensación cuando nos sentamos sobre un suelo de madera.

Es esta una forma sencilla de saber si un material es más o menos aislante que otro.

Por lo tanto la afirmación de que las ventanas de PVC son más aislantes que las de aluminio es verdadera.

verdadero



Lo único importante para el aislamiento en una ventana es el vidrio.

Es cierto que el vidrio es una parte muy importante en el aislamiento térmico de una ventana. También lo es para el aislamiento acústico. Pero podemos llevarnos a un gran error si pensamos que el vidrio es lo único importante.

El aislamiento térmico de una ventana, está en función al aislamiento térmico de cada uno de los elementos que la componen (perfiles + vidrio), y también de la superficie relativa que ocupa cada uno de estos en la ventana.

Es decir, si una ventana tuviera únicamente una superficie de perfiles 5% y un 95% de vidrio si podíamos decir que un 5% es poco importante. Pero este escenario está muy lejos de la realidad.

Para medidas de ventanas más habituales como las que todos podemos tener en nuestras casas, la superficie de perfiles puede estar muy cerca o incluso superar a la superficie de vidrio.

Como ejemplo una ventana de PVC de 120 x 120 centímetros, más del 50% de la superficie total de la ventana es PVC. Es cierto que puede sorprendernos porque ópticamente no da esa sensación, ya que nuestros ojos se centran siempre más en la parte transparente visible hacia el exterior, que es el vidrio, y por eso pensamos que el vidrio tiene una mayor superficie, mientras que los perfiles son confundidos con el resto de la pared.

Pero como decimos, basta con coger un pequeño metro y medir el ancho de los perfiles de una ventana, multiplicar el ancho por el largo, ir sumando y hacer un pequeño cálculo de la superficie, y podrás comprobar el importante porcentaje de superficie que ocupan los perfiles. ¿lo has hecho ya en una ventana que tengas cerca? Hazlo y te sorprenderás.

Lógicamente cuando la ventana es de grandes dimensiones, de la superficie relativa del vidrio aumenta, pero también es cierto que para ventanas pequeñas, la superficie de los perfiles está muy por encima del vidrio. Y como decimos, para ventanas de las más normales, que pueden estar entre 110 a 130 centímetros de ancho y alto, el reparto entre PVC y vidrio está aproximadamente al 50%.

La conclusión por lo tanto sería que el vidrio y los perfiles son de igual importancia en el aislamiento térmico de la ventana y esta importancia depende de la superficie ocupada de cada material.

Por tanto la afirmación que en el aislamiento térmico de una ventana únicamente hay que tener en cuenta el vidrio es falsa.

falso



Partes de una ventana

Vamos a explicar en detalle las partes de una ventana a partir de una sección de la misma y fijándonos en sus detalles. En este caso concreto, mostramos una sección de la serie Eurofutur de Kömmerling, de la que en TermProtect partimos para la fabricación de nuestro sistema Forte.
Vemos que a primera vista, es una sección preciosa, con un acabado bicolor madera por el interior y blanco por el exterior, a la que le hemos puesto un vidrio con doble acristalamiento.
Hemos numerado esta sección indicando las partes más relevantes y a continuación explicamos los puntos más destacados. De esta forma podrás entender las diferencias que pueden existir entre unos y otros sistemas de ventanas.

1. El vidrio

Un elemento muy importante en la ventana. Ocupa una buena parte de la superficie total en una ventana. Se trata de un elemento muy a tener en cuenta a la hora de elegir una ventana u otra. En cualquier caso, para ventanas de las dimensiones más habituales el vidrio no suele ocupar más de un 50% de la superficie de la ventana, por lo que debemos evitar caer en el común error de pensar que únicamente el vidrio es importante en una ventana y centrarnos mucho más en el sistema de perfiles.
El vidrio de esta sección de ventana, está compuesto por un doble acristalamiento, formado por un vidrio interior y uno exterior y en medio una cámara que puede estar rellena de aire o un gas. Puedes encontrar aquí más información sobre los diferentes tipos de vidrio que pueden llevar las ventanas. Te mostramos los valores U de los vidrios en función del espesor de su cámara y de que sean o no bajo emisivos.

2. Intercalario

El intercalario del vidrio es un separador que mantiene la separación entre los diferentes vidrios. En el caso de vidrio con una sola cámara de aire lleva un separador. Si hablamos por ejemplo de un triple acristalamiento con 3 vidrios y 2 cámaras de aire encontraremos dos separadores. En la mayoría de los casos suele ser metálico aunque también existen algunos que están realizados de materiales plásticos, lo que supone una ligera mejora en el aislamiento en esa zona y reduce el riesgo de la aparición de condensación en esa zona del vidrio.
El interior de este intercalario, lleva un tamiz molecular absorbente que elimina cualquier posible humedad que pueda existir en el interior del vidrio, y el perfil va sellado al vidrio con poliuretano o silicona.

vidrio inteligente

3. Cámara de aire o gas

Como decimos, los vidrios con cámaras, pueden contener en su interior aire deshidratado o un gas. Los vidrios simples están en desuso en las ventanas por sus malos valores de aislamiento térmico y acústico. La cámara en el vidrio mejora notablemente la isla miento si está rellenada con gas en lugar de con aire. A la hora de elegir el vidrio lo basaremos sobre todo en el grado de aislamiento térmicoprotección solaracústico y de seguridad, además de por supuesto tener en cuenta del presupuesto disponible. Mientras que un vidrio simple tiene un valor U de unos 5,7W/m2ºK, uno con una cámara de 16mm, reduce su valor U hasta los 2,7 W/m2ºK. Cuando mayor es el espesor de la cámara mejor es su aislamiento, si bien está demostrado que a partir de los 16 – 17 mm de espesor se produce el efecto contrario y empeora el aislamiento. Por eso para reducir más el valor U del vidrio tenemos que pasar a los vidrios con tratamiento bajo emisivo, donde el valor U puede llegar a los 1,6W/m2ºK para una cámara simple. Para reducir más este valor tenemos que pasar a los triple acristalamiento y la opción de meterle gases en la cámara.
Para mejorar el aislamiento acústico, tenemos que incrementar el espesor del vidrio. No olvidemos que si metemos vidrios muy pesados, tenemos que tener en cuenta que el sistema de ventana y sus dimensiones estén adecuados para aguantar el peso del vidrio.

4. Refuerzo en la hoja

El refuerzo en la hoja es fundamental para mantener la rigidez de la ventana. La integración de un refuerzo de acero galvanizado en el interior de los perfiles de PVC y muy especialmente en la hoja, dotal a la ventana de una gran rigidez a la ventana durante toda su vida.

refuerzos ventanas

5. Cuna y calzos de acristalar

Son elementos fundamentales para garantizar un buen funcionamiento de la ventana. Gracias a las cunas y los calzos de acristalar y su adecuada colocación se consigue por ejemplo que las hojas de las ventanas cierren y abran a la perfección y no sé descuelgue con el paso del tiempo. De la misma forma una os buenos calzos y cunas y su adecuada colocación son fundamentales para garantizar un buen aislamiento acústico donde el vidrio permanezca correctamente suspendido sin entrar en contacto directo con los perfiles de la ventana Es importante durante el proceso de la fabricación de la ventana tener esto muy en cuenta, para unas óptimas prestaciones y duración de la ventana.

6. Junquillo

Se denomina junquillo, al perfil que va clipeado al interior del marco o la hoja y cuya finalidad es mantener el vidrio perfectamente fijado a la ventana evitar movimiento alguno. Las ventanas tienen junquillos de uno u otro tamaño en función del espesor del vidrio elegido. El junquillo será de mayor tamaño cuanto menor sea el espesor del vidrio. La limitación del espesor máximo de vidrio (vidrio + cámaras) viene dada por la longitud del galce del marco o de la hoja en la que se coloca el cristal en combinación con el junquillo de menor ancho disponible. Por eso es importante consultar al instalador, sobre la posibilidad de incluir en la ventana determinado espesor de vidrio. Además de esto, también juega un papel estético importante. Suele igualar la forma estética de los perfiles de la ventana con formas rectas curvas según el tipo de sistema de ventana elegido.
El junquillo tiene que ir cortado con una precisión de décimas de milímetro para que haga una unión perfecta en las esquinas. Otro detalle de la importancia de una cuidada fabricación sobre todo donde cada ventana tiene unas medidas diferentes.

7. Junta de cierre

Uno de los puntos que marca la calidad de un sistema de perfiles es su sistema de juntas. Debemos fijarnos muy bien en número de juntas de cierre y sobre todo informarnos sobre la calidad de las mismas. Las juntas de los perfiles deben mantener una adecuada elasticidad pero sin deformarse y perder propiedades con el paso del tiempo. Si una junta de cierre no es de una alta calidad, pudiera darse el caso de que esta se deforme con la presión constante que la hoja ejerce sobre el marco cuando está cerrada y pierda capacidad de recuperación a su estado inicial cuando abramos la hoja. Otra razón para no confiar es sistema de perfiles que no sean de primeras marcas.
El sistema más utilizado de juntas qué es el sistema de doble junta, una junta por el exterior y una por el interior. Este sistema nos garantiza una perfecta estanqueidad. Las juntas de los perfiles de PVC, al igual que los perfiles también van soldadas en todo el perímetro de la ventana, lo que garantiza una total estanquidad de la ventana.

8. Canal de herraje

Los perfiles de PVC tienen un canal de herraje universal de 16 mm dónde van insertado los mecanismos de apertura y cierre de las ventanas. Existe una estandarización en la forma y tamaño de este canal por lo que no existen diferencias entre unos perfiles de otros.
En cambio, aunque no está representado en la sección, sí que existen diferencias en la calidad de los herrajes. Los herrajes están compuestos por piezas de acero de alta resistencia instaladas en el perímetro de las ventanas, que garantizan la funcionalidad, hermeticidad y seguridad del cierre.

herraje perimetral

9. Juntas de acristalamiento

Las juntas de acristalamiento son las que están en contacto con el vidrio, tanto por su parte exterior como con su por su parte interior. Su función principal es mantener al vidrio en suspensión forma que éste no entre en contacto con ninguna parte rígida como los perfiles. Este punto es muy importante para mantener un alto aislamiento acústico de la ventana. Unas juntas de calidad deben mantener sus propiedades elásticas a lo largo del tiempo. Un punto fundamental donde la elección de una marca de prestigio en perfiles de PVC nos garantiza su calidad y larga vida.

10. Perfil de hojas

Se denomina hoja de la ventana la parte móvil de la misma. Va fijada al marco con un sistema de bisagras y es la que alberga también el sistema principal de herrajes. Es la parte más visible de la ventana.

11. Refuerzo acero de marco

El refuerzo en el marco, a pesar de que el marco va normalmente fijado al muro y para ciertas medidas pequeñas de ventanas podríamos prescindir de él, normalmente suele utilizarse igualmente. En TermProtect, todas nuestras ventanas llevan perfiles de acero en el marco independientemente cual sea su tamaño. De esta forma también garantizamos un mejor agarre de las bisagras que van directamente atornillados tanto a los perfiles como al refuerzo interior.

12. Juntas de estanqueidad

La junta de estanqueidad como su nombre indica deben garantizar la estanquidad de la ventana. En el esquema, hemos diferenciado entre la junta exterior, llamando la junta de estanquidad y la junta interior llamando la junta de cierre, si bien la función de ambas juntas es muy similar. Un buen sistema de juntas de cierre y estanqueidad, depende la clasificación de la ventana de su permeabilidad a aire y por lo tanto de su aislamiento acústico. Son las encargadas de impedir cualquier entrada de aire a través de la ventana.

13. Cámaras de aire de marco

Las cámaras de aire tanto en el marco como la hoja son un elemento fundamental para incrementar el aislamiento térmico. Por lo general en los sistemas de ventanas de PVC cuanto mayor sea el número de cámaras, mayor será el aislamiento térmico del perfil, es decir tendrá un valor U más bajo. Cuanto más ancho son los perfiles, nos permiten albergar un mayor número de cámaras. En el caso de este perfil Forte de ventana en marco tiene 6 cámaras.

14. Galce de marco

El galce en el marco es la zona donde, al igual que en el galce de la hoja, también pueden ir alojados las cunas y calzos de acristalamiento, cuando estamos hablando por ejemplo de una ventana fija. En el caso de esta sección que el marco no lleva vidrio, la función de este galce es facilitar la evacuación de la posible agua que pudiera entrar en esa zona del marco.

15. Galce de hoja

Similar al galce de la hoja. Aquí van colocadas las cunas y los calzos de acristalar para posteriormente colocar el vidrio. Esta zona debe soportar el peso del vidrio y al igual que el galce del marco también en la hoja, tiene una ligera inclinación para facilitar la evacuación del agua que pudiera entrar en esta zona.

16. Altura hidráulica

Se llama altura hidráulica, a la altura y la zona cámara dónde se le realizan los desagües tanto en el marco como en la hoja de la ventana. La función de esta zona permitir el desagüe de cualquier posible entrada de agua a los perfiles, hacia el exterior evitando que pase al resto de cámaras, sobre todo de la cámara dónde está alojado refuerzo que siempre permanece estanca.

17.Acabado interior

Los perfiles de PVC pueden tener su propio acabado en blanco, que es el propio color de la masa del perfil pero también pueden tener un acabado en una gama de colores lacados o foliados. En el caso de esta sección, el interior del perfil está acabado con una terminación foliada en color madera.

paleta colores kolorten

18. Desagües de marco

A pesar del alto nivel de estanqueidad que proporcionan las juntas de la ventanas, cuanto esta está sometida a una presión de viento y fuertes lluvias, es normal que pueda entrar algo de agua gua entre el interior del marco o la hoja. Esto no supone para nada un problema ya que el sistema está pensado para la autoevacuación de esa agua. Es por eso, por lo que la hoja y el marco lleva unos taladros interiores que permiten evacuar hacia el exterior de la ventana esa posible entrada de agua.

19. Sistemas de clipado

Cada sistema fabricante de perfiles de PVC tiene su propio sistema de ensamblaje entre perfiles. Este permite mediante perfiles auxiliares la unión de diferentes bastidores de ventanas, el acople de diferentes perfiles de ángulo, perfiles auxiliares, etc.

20. Cámaras aire hoja

La hoja de la ventana al igual que el marco está formada por varias cámaras de aire además de la cámara principal de refuerzo.

21. Perfil de marco

Se denomina marco a la parte de la ventana fija, que va unida al muro o a otros bastidores de ventanas, mediante diferentes sistemas de fijación.

Esperamos que con este resumen, sepas identificar mucho mejor las diferentes partes de una ventana, sus funciones e importancia. Si tienes alguna duda sobre sus ventanas, no dudes en contactar con nosotros.

¿El doble acristalamiento realmente reduce el ruido?

¿El doble acristalamiento realmente reduce el ruido?

Hoy día el doble acristalamiento es una solución utilizada prácticamente en la totalidad de las ventanas. Sus orígenes en España se remontan a mediados de los años 70 y ayudaron a convertirlo en un producto muy conocido por el gran público gracias a sus campañas publicitarias y a sus buenas propiedades.

Hoy en día el doble acristalamiento es prácticamente una solución estándar en cualquier tipo de ventana.

Las ventanas de doble acristalamiento ofrecen muchos beneficios. Principalmente la ventajas es mejorar el aislamiento térmico del vidrio y por lo tanto reducir la factura de energía. De esto hemos tratado en numerosos artículos de nuestro blog.

Pero atención, porque no sucede lo mismo con el aislamiento acústico. Vamos a explicarlo.

El ruido del tráfico especialmente en las grandes ciudades es inevitable. Pero no solo el tráfico es fuente de contaminación acústica.  Si vives cerca de un aeropuerto, puedes ser sufridor de su huella acústica, especialmente en los vuelos nocturnos.

El ruido nos causa problemas. Puede ponernos ansiosos y hacer que vivir en nuestros hogares sea menos cómodo.



Pero atención que para conseguir un buen aislamiento acústico, el vidrio doble sin más no es una buena solución. Por poner un ejemplo, un vidrio 4/16/4 que es un vidrio estándar dentro del doble acristalamiento nos da un aislamiento acústico de unos 30 dB, técnicamente hablando 30 (-1,-5), mientras que un vidrio sencillo de 4mm nos da prácticamente lo mismo 29 (-2,-3)*.

En cambio si el vidrio 4/16/4mm, lo sustituimos por un vidrio monolítico de 8mm, tendremos un aislamiento de 32 (-2,-3), que es un aislamiento superior. ¿Qué es lo que está sucediendo?

La explicación a esto, es que el vidrio doble cuando tiene las paredes del mismo espesor, no sirve para mejorar el aislamiento acústico ya que el rango de frecuencias que nos aísla la primera lámina de 4mm es igual que las que nos aísla la segunda lámina del mismo espesor. Podemos decir que cada espesor de vidrio aísla el ruido en unas determinadas frecuencias, por lo que si queremos cortar el ruido en un mayor rango de frecuencias tenemos buscar que la lámina interior del vidrio sea de diferente espesor que la lámina exterior.

También como podéis ver en la tabla hay unas láminas separadoras que son especiales acústicas y dan un mejor valor acústico, mientras que las láminas separadoras que dan un menor valor, son simplemente láminas de seguridad.

En la tabla siguiente mostramos varios tipos de vidrio y sus respectivos aislamientos acústicos.



Como puedes ver en la tabla, el espesor de la cámara de aire, no influye lo más mínimo en la mejora del aislamiento acústico.

Si buscamos solo aislamiento acústico, podemos centrarnos en vidrios denominados “laminares”. Son vidrios que unen dos láminas de vidrio con una película de unión, y que aporta una mejora del valor acústico. Por ejemplo un vidrio de (6+6).1 aporta un aislamiento acústico de 39 (0, -3), muy superior a un vidrio doble de 6mm.

vidrio laminado

También en este enlace puedes ver los vidrios más habituales y su aislamiento acústico junto con su aislamiento térmico y factor solar.

Por eso, una buena elección del vidrio adecuado para nuestro hogar, debe basarse en un estudio de las necesidades que tengamos tanto térmicas como acústicas. Es posible que si estamos alejados del centro de ciudad en una zona tranquila, podamos olvidarnos de buscar un vidrio acústico, y simplemente nos sea interesante elegir el mejor vidrio térmico.

* Nota: El valor antes del paréntesis es lo que se denomina “atenuación aérea” y el valor entre paréntesis, el primer término es el “C, ruido rosa” y el segundo el “CTR, ruido aéreo”

Recuerda por último, que el vidrio es una parte muy importante de la ventana, tanto para su respuesta térmica como acústica, pero no nos valdrá de nada un muy buen vidrio, si está montando sobre una ventana de bajas prestaciones.

Por eso, es fundamental elegir una ventaja de alta prestaciones térmicas y acústicas que mantengan y mejoren los valores térmicos y acústicos del vidrio.

El vidrio en las ventanas

El vidrio en las ventanas es un elemento a tener muy en cuenta a la hora de elegirlas. El vidrio, además de dejar pasar la luz y permitir la visión al exterior, debe de cumplir otra serie de funciones.

  • Debe proporcionar un buen aislamiento térmico.
  • Debe protección de la radiación solar.
  • Tiene que reducir al máximo el ruido del exterior.
  • Además debe de ofrecer seguridad mediante una protección eficaz frente a agresiones externas como por ejemplo intentos de robo.

vidrio

Como a través de cualquier elemento, a través del vidrio se producen unas pérdidas de energía debido a la diferencia de temperaturas entre el interior y el exterior.
Los antiguos vidrios sencillos tenían un coeficiente de transmisión muy alto y suponían unas grandes pérdidas.
En la actualidad se fabrican vidrios con cámaras de aire o gases que consiguen reducir considerablemente las perdidas energéticas.

Estos vidrios están formados por dos vidrios, un espaciador metálico que marca el espesor de la cámara y un doble sellado con butilo y polisulfuro (o silicona).
Por ejemplo, un vidrio sencillo, el valor U es de 5,7 W/m2K, mientras que para un doble acristalamiento 4/16/4 este valor desciende hasta 2,7 W/m2K.

vidrio inteligente

Debes saber que el valor U mide las pérfidas térmicas por transmisión a través de un elemento. Debemos buscar los valores U más bajos posibles.

cristal inteligente acústico

Además de la cámara de aire, existen tratamientos en las lunas de los vidrios que hacen que este valor U se pueda reducir en mayor medida.
Si queremos mejorar el aislamiento, hay que utilizar vidrios tratados con capas de baja emisividad, denominados acristalamiento térmico reforzado (ATR), o sustituir el aire de los doble acristalamientos por un gas pesado, normalmente Argón.

Alrededor del 30% de la energía de una vivienda se pierde a través de las ventanas. Esto explica la creciente demanda de ventanas de alta eficiencia energética.

Con el fin de cumplir con la demandada del mercado y buscando innovadoras soluciones de futuro, en Termprotect instalamos siempre vidrios dobles o triples de alta selectividad e inmejorables valores aislantes. Cada vivienda tiene una necesidad concreta a la que desde Termprotect le damos la solución ideal.

Los costes de calefacción se pueden reducir con la incorporación de invisibles capas bajo emisivas de óxido férrico que reducen las pérdidas de calor en invierno. Del mismo modo, con la inclusión de capas especiales de protección solar que minimizan las radiaciones solares no deseadas en verano.

Además de combinar ambas capas en un mismo vidrio, podemos mejorar las prestaciones, sustituyendo el aire de las cámaras por gases nobles más pesados, menos conductores, y que mejoran las prestaciones térmicas del conjunto del vidrio, como el gas Argón.

vidrio inteligente ahorro

Otro factor a tener en cuenta en el vidrio, es su capacidad para aislar del ruido.
Como regla general, transmisión de un sonido a través del vidrio va en función de su peso y por lo tanto de su espesor. También, para valores más exigentes de vidrio, es cada vez más común la instalación de vidrios de seguridad en la que las dos lunas de vidrio van separadas por una capa de butiral acústico que además de proporcionar seguridad, mejora el aislamiento acústico

Sabes que cada metro cuadrado de vidrio y por cada milímetro de espesor un vidrio pesa 2,5kg. Por ejemplo, un vidrio de 4mm de espesor y de un metro cuadrado pesa 10kg.

«EL AISLAMIENTO ACÚSTICO DE UN VIDRIO NO DEPENDE DE QUE LLEVE CÁMARA DE AIRE, O DEL ESPESOR DE ÉSTA, SINO DEL ESPESOR DE LOS VIDRIOS.
El AISLAMIENTO ACÚSTICO TAMBIÉN DEPENDE DEL TRATAMIENTO DE LOS MISMOS Y DE LA POSIBLE INCLUSIÓN DE GASES PESADOS EN LA CÁMARA DE AIRE.»

Termprotect utiliza los denominados vidrios inteligentes, que filtran la radiación solar mediante un tratamiento especial que incorporan. De esta forma se mejora el confort interior y nos ayudan a ahorrar aire acondicionado en verano. De la misma forma estos vidrios tiene un valor U reducido lo que proporciona un gran aislamiento, ayudándonos a ahorrar calefacción en inviernos y aire acondicionado en verano.

Recuerda que TermProtect son ventanas que ahorran energía.

En la siguientes tablas mostramos una serie de vidrios de los más utilizados donde puede ver el valor térmico, acústico y factor solar de cada uno. Para más información contacte con Termprotect .

VIDRIOS Y SUS PROPIDADES TÉRMICAS Y ACÚSTICAS

Vidrios aislantes con cámara, sin tratamiento

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
 4(16 air)4 30 2,7 0,76
 6(16 air)6 33 2,7 0,76
 8(12 air)6 35 2,9 0,76

Vidrios aislantes, sin tratamiento, con seguridad y mejora acústica

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
6(15 air)44.2 36 2,7 0,76
 6(12 air)44.1Si 38 2,9 0,76
6(16 air)44.1Si 40 2,7 0,76
 44.2Si(15 air)44.2Si 42 2,7 0,76
55.1Si(16 air)44.1Si 45 2,7 0,76
 66.2Si(15 air)66.2Si 47 2,7 0,76
 88.2Si(15 air)88.2Si 49 2,7 0,76
 66.2Si(24 air)44.2Si 50 2,7 0,76
 86.2Si(24 air)64.2Si 51 2,7 0,76

Vidrios aislantes, con tratamiento de bajo emisivo y o control solar

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
6(16 air)4 30 1,4 0,63
6(16 air)4 30 1,5 0,50
 6(16 air)4 30 1,3 0,50
6(16 air)4 30 1,4 0,41
6(16 air)4 30 1,3 0,42
6(16 air)4 30 1,3 0,28
6(16 air)44.1Si 40 1,4 0,56
6(16 air)44.1Si 40 1,5 0,50
6(16 air)44.1Si 40 1,3 0,41
6(16 air)44.1Si 40 1,4 0,41
6(16 air)44.1Si 40 1,4 0,41
6(16 air)44.1Si 40 1,3 0,28
66.1Si(16 air)44.1Si 45 1,3 0,51
 66.1Si(16 air)44.1Si 45 1,5 0,45
66.1Si(16 air)44.1Si 45 1,3 0,38
66.1Si(16 air)44.1Si 45 1,3 0,27

Vidrios aislantes, con tratamiento de bajo emisivo y o control solar ,con Argón al 90% en la cámara

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
4(16 90 argon)4 31 1,1 0,63
4(16 90 argon)4 31 1,0 0,38
4(16 90 argon)4 31 1,0 0,42

Vidrio aislante triple, con doble cámara, con tratamiento bajo emisivo y control solar,con Argon al 90% en la cámara

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
4-14-4-14-4 34 0,6 0,34
4-14-4-14-4 34 0,6 0,49

Reducción del ruido con las ventanas

Si tenemos un problema de ruidos en el interior de nuestra vivienda, en la mayoría de los casos, la forma más eficaz de combatirlo es teniendo instaladas unas ventanas con un buen comportamiento acústico. La incidencia del ruido no es sólo desagradable, sino que también en función de su intensidad y la duración del mismo puede afectar negativamente a la salud de las personas. Si vivimos en una zona alejada de ruidos externos, será un tema que no nos preocupe demasiado, pero para zonas con un nivel de presión sonora exterior elevado, como grandes ciudades con ruido de tráfico, el ruido y cómo aislarlo es un factor a tener en cuenta.

ruido viviendas malas ventanas

Los ruidos provenientes del exterior se transmite a través de los diferentes elementos de la envolvente del edificio. Tanto el muro de la vivienda como las ventanas son los elementos que nos deben aislar del ruido aéreo exterior.

La sustitución de las ventanas que tenemos por unas ventanas aislantes acústicas, es una solución fácil, rápida, en la que no tenemos que realizar una elevada inversión. En la mayoría de los casos, unas ventanas no adecuadas a las necesidades acústicas de la vivienda, son precisamente el principal factor de los problemas de aislamiento acústico en nuestro hogar.

En cambio, para una reforma y mejora del aislamiento acústico del muro de la fachada, estaremos ante una obra nada sencilla y de un presupuesto considerable. Este irá en función de la superficie construida y también de las calidades y materiales seleccionados. La mejora del aislamiento acústico del muro es una solución cuya mejora no será tan significativa como la mejora de las ventanas. No tendría ningún sentido hacer una mejora del aislamiento acústico del muro, sin hacerla también de las ventanas. Las ventanas son el elemento más débil de la fachada y si no se comportan de forma a adecuada ante el ruido aéreo, tendremos sin duda, una vivienda con problemas acústicos.

Para saber si nuestras actuales ventanas tienen un buen aislamiento acústico, deberemos fijarnos en el tipo de ventana. Si tenemos una venta corredera, tenemos una mala solución frente al ruido ya que estas ventanas utilizan un sistema de ruedas para desplazarse y unos cepillos  que ofrecen un aislamiento acústico muy bajo ya que permiten filtraciones de aire y también de ruido.  Incluso si tenemos una ventana, practicable, debemos de fijarnos si las juntas de aislamiento están en buen estado y si el cierre es en todo el perímetro. Si notamos pequeñas entradas de aire por nuestras ventanas, estamos ante un síntoma claro de unas ventanas con un problema acústico.

Es también importante que el sistema en su conjunto tenga una buena presión de cierre que nos dará si tenemos unos buenos herrajes con un ajuste adecuado.

Y por último, el vidrio. Seguramente lo más seguro es que no tengamos un vidrio acústico instalado en nuestras ventanas. Aunque tengamos un vidrio doble, este vidrio puede ser un buen aislante térmico pero no será un buen aislante acústico a no ser que tenga unos espesores considerables en ambas lunas y preferiblemente lunas de diferente espesor.

Para que una ventana sea eficaz en su atenuación acústica, es fundamental que esta tenga un valor de impermeabilidad al aire elevado. Es decir, que no permita las filtraciones de aire. Cualquier filtración de aire que tenga la ventana, significará una fuerte caída de aislamiento acústico. En TermProtect, todas las tipologías de ventanas fabricadas han sido ensayadas en cuanto a su permeabilidad al aire, obteniéndose valores en los sistemas practicables de Clase 4 que es la clasificación más elevada.

¿Cómo se mide el aislamiento acústico en una ventana?

En una ventanas, el aislamiento acústico o el valor de reducción del ruido en una ventana se mide en decibelios (dB). Cuanto mayor sea este valor mejor será la reducción del mismo. Este valor, indica la cantidad de energía que descontamos y por tanto la reducción del nivel del ruido original.
Cada 10 dB que aísle la ventana, la intensidad del ruido que escuchamos es la mitad del ruido original. Así por ejemplo una ventana con un valor de reducción de ruido de 30dB, reduce la intensidad percibida por el oído humano a una octava parte del ruido original.

aislamiento acústico equivalencia

¿Qué vidrios utilizar para conseguir un alto aislamiento acústico?

En TermpProtect trabajamos con vidrios indicados para la atenuación acústica que además de aislar del frío y del calor nos proporcionan altos valores de aislamiento acústico (dB).

Os indicamos a continuación un listado ejemplo de algunos vidrios acústicos en los que además de su valor acústico, también mostramos su aislamiento térmico.

Composición Rw (dB) Valor U(W/K·m2) Factor solar G
6(15 air)44.2 36 2,7 0,76
 6(12 air)44.1Si 38 2,9 0,76
6(16 air)44.1Si 40 2,7 0,76
 44.2Si(15 air)44.2Si 42 2,7 0,76
55.1Si(16 air)44.1Si 45 2,7 0,76
 66.2Si(15 air)66.2Si 47 2,7 0,76
 88.2Si(15 air)88.2Si 49 2,7 0,76
 66.2Si(24 air)44.2Si 50 2,7 0,76
 86.2Si(24 air)64.2Si 51 2,7 0,76



Por último decir, que valor (dB) de reducción del ruido de una ventana no solo depende del tipo de ventana, su fabricación y de los materiales que la componen (perfiles, herrajes, vidrio, cajón de persiana) sino también de una adecuada instalación de la ventana. Por eso es importante confiar la instalación a un buen profesional. En caso contrario, el aislamiento de la ventana se podría ver reducido en la instalación.

Composiciones de acristalamientos

Hemos en muchas ocasiones hablado sobre el vidrio para las ventanas y sus propiedades. En esta ocasión vamos a resaltar la información que ofrece Asefave sobre los acristalamientos en su Manual de Protección Solar. De esta forma, pensamos que enriquecemos nuestro blog al mostrar la información de carácter técnico procedente de la Asociación de Fabricantes de Fachadas y Ventanas.

Unidad de vidrio aislante

Consiste en, como mínimo, dos hojas de vidrio separadas por una cámara herméticamente cerrada de entre 6 y 16 mm de espesor. Dado que el vidrio es bastante buen conductor del calor, el aislamiento térmico del doble o triple acristalamiento proviene principalmente del aislamiento de la cámara. Como valor orientativo, la transmitancia de la unidad de vidrio aislante (2,7 W/W/m2K. es la mitad aproximadamente de la transmitancia del vidrio monolítico. Si la cámara va rellena con argón, la transmitancia puede reducirse aún en 0,2-0,3 W/m2K.

Tabla 6: Valores de U para diferentes composiciones de acristalamientos

Valores U Composiciones acristalamientos



Vidrios bajo emisivos o de Aislamiento Térmico Reforzado (ATR)

Una de las innovaciones más importantes ha sido el desarrollo de los vidrios bajo emisivos. El recubrimiento de baja emisividad consiste en una fina capa de metales, óxidos metálicos y otros componentes aplicados mediante líneas magnetrónicas a alto vacío. Este recubrimiento tiene un efecto tanto sobre las propiedades térmicas como ópticas del acristalamiento.

Mientras que en un vidrio sin tratamiento la emisividad es del 0,89un vidrio bajo emisivo puede alcanzar valores de emisividad de 0,01. Los vidrios de capa pueden situarse como vidrio interior o exterior, con las capas en las posiciones 2 y 3. Normalmente en posición 2 favorece un mejor control solar. Cada fabricante define la posición en la que deben colocarse la capa y las prestaciones que proporciona.

Funcionamiento vidrios ATR

El recubrimiento bajo emisivo reduce la energía de radiación que se transmite desde la hoja interior a la exterior en un factor de 1 a 20. Dado que la energía por radiación es la forma principal de transmisión de calor en una unidad de vidrio aislante, su transmitancia se puede reducir de 2,7 a 1,3 W/m2K. Si, además, se introduce argón en vez de aire en la cámara entre las hojas de vidrio, la transmitancia se puede reducir a 1,0 W/m2K.
El recubrimiento de baja emisividad también puede tener un efecto sobre las propiedades ópticas del acristalamiento. Para las longitudes de onda correspondientes al espectro visible no hay prácticamente efecto, pero en la radiación infrarroja sí que hay una reducción en la transmitancia luminosa frente al vidrio sin recubrimiento. Se incrementa la reflexión en el espectro infrarrojo, reduciendo el factor solar en comparación con un vidrio sin capa.



Vidrios de control solar

El control solar puede realizarse a través del acristalamiento de diferentes maneras. Desde los vidrios de color a los acristalamientos altamente selectivos pasando por diferentes tipos de vidrios de capa de control solar.
No existe una definición de “vidrio de control solar” que permita agrupar y clasificar a los mismos. Puede hablarse de vidrios de control solar cuando el factor solar del vidrio g se ve modificado a la baja partiendo de lo que es un vidrio incoloro monolítico (g = 0,85) o un doble acristalamiento incoloro sin ningún tratamiento de capa (g=0,75).
Así se puede hablar de control solar moderado (g entre 0,75 y 0,50)control solar medio (g entre 0,50 y 0,40) o control solar reforzado (g entre 0,40 y 0,10), teniendo en cuenta también el mercado hacia el que van destinados y la tipología de huecos que en el mismo se presenta.
El control solar de los vidrios y en definitiva el del hueco hay que entenderlo siempre en relación a la luz que deja pasar y la visibilidad que permite. Protegerse del sol renunciando a la luz o a la visibilidad a través del hueco es relativamente sencillo con una persiana.
Algunos de los vidrios de control solar pueden utilizarse como vidrio monolítico para aplicaciones singulares tales como cerramientos de terrazas, verandas, en las que no se requiere una reducción de la transmitancia. Son también empleados en doble acristalamiento, favoreciendo el aislamiento térmico frente a la diferencia de temperaturas, tanto en invierno como en verano, y en muchas ocasiones en combinación con vidrios de baja emisividad o Aislamiento Térmico Reforzado.
Los acristalamientos de control solar han evolucionado mucho en los últimos años. Una clasificación de los mismos según sus prestaciones y su aparición en la edificación puede ser la siguiente:

  • Acristalamientos de color en masa.
  • Acristalamientos reflectantes.
  • Acristalamientos neutros.
  • Acristalamientos de alta selectividad.



ACRISTALAMIENTOS DE CONTROL SOLAR CON VIDRIOS DE COLOR EN MASA

Los vidrios de color en masa se obtienen por la inclusión de diferentes óxidos en la masa del vidrio fundido, modificando así sus prestaciones de absorción de energía y modificando su color. Como cualquier otro cuerpo de color, cuanto más oscuro es, mayor energía absorbe y más se calienta.

Acristalamiento color masa

La energía de la radiación solar que incide sobre el vidrio y que éste absorbe es energía que no penetra en el interior del recinto, con lo que se cuenta ya con un primer escalón de control solar. El control solar ofrecido es función del color del vidrio empleado y del tono más o menos oscuro del mismo. Estos vidrios por tanto trabajan mediante absorción.
Si la solución contemplada queda en la utilización de estos vidrios, se puede encontrar un efecto secundario que disminuye su eficacia. El vidrio una vez se calienta por absorción del infrarrojo próximo, reemite la energía hacia el interior recalentando el recinto en forma de radiación infrarroja lejana y produciendo un efecto invernadero. La cantidad reemitida siempre es inferior a la cantidad que hubiese pasado directamente, ya que una parte se reemite hacia el exterior. Este funcionamiento puede generar inconfort para usuarios situados en las proximidades del vidrio.
Además de estos efectos el color en masa de estos acristalamientos genera una distorsión cromática de los objetos vistos a través del mismo.
Para evitar este efecto secundario, se instala el vidrio de color como vidrio exterior de un doble acristalamiento. Con ello se consigue que el calor reemitido esté amortiguado por la cámara de aire, que aumenta su temperatura, por lo que se reemite mayor cantidad hacia el exterior y por otra parte la parte reemitida por radiación en el infrarrojo lejano hacia el interior se ve frenada por el vidrio interior ya que el vidrio es opaco a este tipo de radiación.
La cantidad de luz que deja pasar el acristalamiento se ve modificada en función de lo oscuro que sea el vidrio empleado.

ACRISTALAMIENTOS DE CONTROL SOLAR CON VIDRIOS DE CAPA REFLECTANTE

Se trata de vidrios sobre los que se ha depositado una finísima capa, del orden de 100 nm, de diversos materiales, óxido y metales fundamentalmente, que modifican el comportamiento espectrofotométrico del vidrio tanto en el espectro visible como en el infrarrojo.
En el espectro visible reflejan parte de las longitudes de onda ofreciendo un aspecto espejado más o menos intenso en función de su reflexión luminosa exterior (RLE %), que incluso puede hacer que se modifique el color observado por reflexión cuando las longitudes de onda reflejadas corresponden a un color determinado. La cantidad de luz reflejada disminuye la cantidad de luz que entra por transmisión, pero no deja de perderse la visibilidad a través del acristalamiento. Existen vidrios de control solar reflectantes que prácticamente no tienen aspecto espejo, hasta vidrios que son altamente espejados produciendo una reflexión prácticamente total de las imágenes.

Acristalamiento control solar reflectante

En el espectro infrarrojo se produce una reflexión energética RE (%) en distinto grado para cada producto con lo que se impide que esta energía penetre en el recinto. Con este tipo de vidrios reflectantes puede  obtenerse un gran control solar, es decir factores solares muy reducidos, o bien un control solar moderado. La gama de posibilidades es muy amplia (0.10 < g < 0.60). Normalmente los acristalamientos de menores factores solares están dirigidos al sector terciario, debido a las grandes superficies acristaladas que poseen este tipo de edificios, mientras que los menos reflectantes pueden utilizarse en todo tipo de edificios residenciales o terciarios.
De forma resumida puede decirse que el vidrio reflectante efectúa su control solar sin seleccionar el tipo de longitud de onda que refleja, luz o energía.
Estos vidrios de control solar pueden combinarse en doble acristalamiento con otro vidrio de Aislamiento Térmico Reforzado (ATR).



ACRISTALAMIENTOS DE CONTROL SOLAR CON VIDRIOS DE CAPA NEUTROS

Para evitar el efecto espejado de los vidrios de control solar reflectantes se han desarrollado los vidrios de control solar neutro. Estos vidrios logran reducir la transmisión energética directa y su absorción energética con lo que alcanzan valores de factor solar reducidos. La diferencia respecto a los vidrios reflectantes es que producen muy baja reflexión en el espectro visible con lo que logran mantener su aspecto de vidrios transparentes y neutros. Normalmente estos vidrios pueden estar dotados a la vez de baja emisividad, lo que les proporciona una mayor capacidad aislante patente en sus bajos valores de transmitancia térmica.Dispositivo identificación vidrio capa Los vidrios neutros de control solar permiten grandes aportes luminosos a la vez que permiten una perfecta visión a través de los mismos. Existe un amplio rango de valores de control solar respetando los grandes aportes de luz y el aspecto neutro de los mismos. Por esta razón son muy empleados en el sector residencial para el cual existen productos adaptados (factores solares g entre 0,40 y 0,30) con elevadas transmisiones luminosas. La neutralidad y la transmisión luminosa ofrecida llegan a límites en los que es necesario detectar la presencia de la capa mediante dispositivos específicos para ello ya que no se logra su identificación a simple vista.

Los factores solares más bajos, es decir los mayores controles solares, se obtienen con pequeñas reducciones de transmisión luminosa que son perfectamente asumibles en grandes superficies acristaladas aportando además una pequeña matización de la cantidad de luz entrante.

Acristalamiento control solar capas neutras



ACRISTALAMIENTOS DE CONTROL SOLAR CON VIDRIOS DE CAPA DE ALTA SELECTIVIDAD

Puede considerarse que los vidrios de alta selectividad son el último escalón en lo que se refiere al control solar y alta transmisión luminosa. Se trata de vidrios muy neutros de control solar que maximizan el paso de la luz a la vez que ofrecen factores solares muy bajos. En términos de transmitancia son vidrios de capa que permiten el paso en un alto porcentaje de las radiaciones de longitudes de onda entre los 380nm y los 780 nm, es decir luz visible, mientras que no transmiten gran parte de las longitudes de onda superiores a los 780 nm, es decir infrarrojo próximo.
En términos de reflectancia se comportan al revés. En el visible presentan reflectancia baja, próximas a las de un vidrio convencional, y en el espectro infrarrojo elevan sus valores de reflectancia impidiendo la entrada energética.

Vidrio normal doble acristalamiento

Vidrio normal doble acristalamiento reflexión

Se define la selectividad del acristalamiento como la relación entre la cantidad de luz que deja pasar y la protección solar que ofrece, es decir el cociente entre su transmisión luminosa y el factor solar del mismo. Este valor está limitado por la propia naturaleza física de la luz que es a la vez portadora de energía, por lo que la selectividad no puede superar el valor de 2,37. En ocasiones algunos industriales manejan el concepto de selectividad como el cociente entre la transmisión luminosa y la transmisión energética directa, prescindiendo del flujo reemitido al interior. En estos casos la selectividad puede superar el valor indicado.Vidrio altamente selectivo
En definitiva, los vidrios selectivos y altamente selectivos son los que proporcionan protección solar mediante la “selección” de las longitudes de onda que dejan pasar a su través, permitiendo el paso de la luz y no de la radiación infrarroja portadora de calor.
Los vidrios selectivos y altamente selectivos, debido a los materiales utilizados en su fabricación, suelen estar dotados de Aislamiento Térmico Reforzado, por lo que no requieren la incorporación de estos como vidrios interiores para alcanzar valores de transmitancia térmica de 1.3 W/m² K con cámara de aire o valores 1.0 W/m² K con cámara de argón al 90 %.
